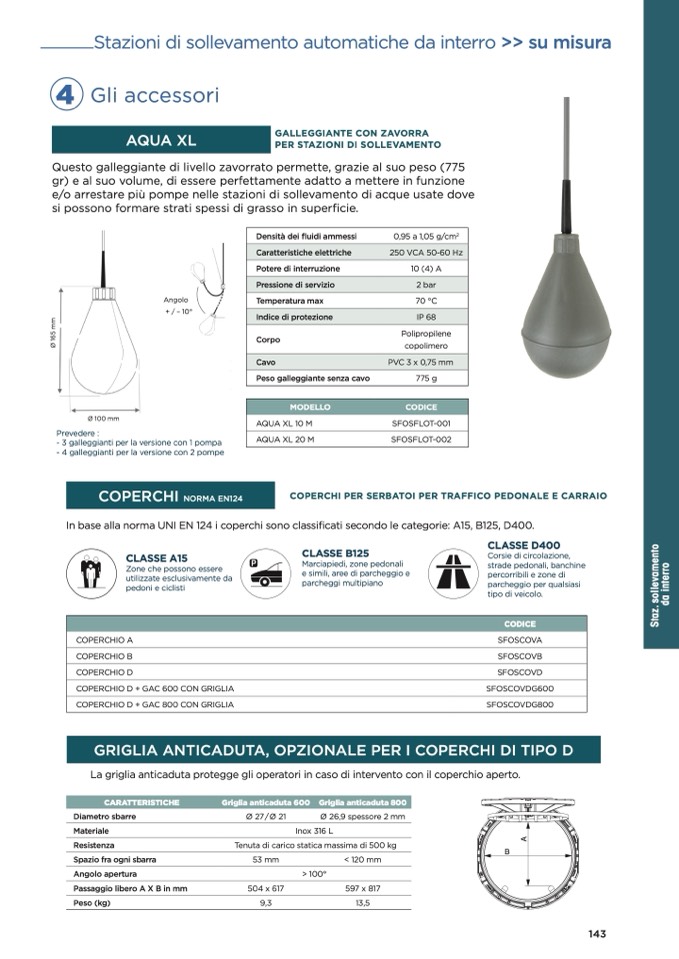

Stazioni di sollevamento automatiche da interro >> su misura

4 Gli accessori

GALLEGGIANTE CON ZAVORRA

PER STAZIONI DI SOLLEVAMENTO

Questo galleggiante di livello zavorrato permette, grazie al suo peso (775

gr) e al suo volume, di essere perfettamente adatto a mettere in funzione

e/o arrestare più pompe nelle stazioni di sollevamento di acque usate dove

si possono formare strati spessi di grasso in superficie.

Ø 100 mm

Prevedere :

- 3 galleggianti per la versione con 1 pompa

- 4 galleggianti per la versione con 2 pompe

Angolo

+ / – 10°

CLASSE A15

Zone che possono essere

utilizzate esclusivamente da

pedoni e ciclisti

CLASSE B125

Marciapiedi, zone pedonali

e simili, aree di parcheggio e

parcheggi multipiano

CLASSE D400

Corsie di circolazione,

strade pedonali, banchine

percorribili e zone di

parcheggio per qualsiasi

tipo di veicolo.

COPERCHI PER SERBATOI PER TRAFFICO PEDONALE E CARRAIO

In base alla norma UNI EN 124 i coperchi sono classificati secondo le categorie: A15, B125, D400.

La griglia anticaduta protegge gli operatori in caso di intervento con il coperchio aperto.

B

143

AQUA XL

Densità dei fluidi ammessi

0,95 a 1,05 g/cm

2

Caratteristiche elettriche

250 VCA 50-60 Hz

Potere di interruzione

10 (4) A

Pressione di servizio

2 bar

Temperatura max

70 °C

Indice di protezione

IP 68

Corpo

Polipropilene

copolimero

Cavo

PVC 3 x 0,75 mm

Peso galleggiante senza cavo

775 g

A

Ø

1

6

5

m

m

MODELLO

CODICE

AQUA XL 10 M

SFOSFLOT-001

AQUA XL 20 M

SFOSFLOT-002

COPERCHI

NORMA EN124

CODICE

COPERCHIO A

SFOSCOVA

COPERCHIO B

SFOSCOVB

COPERCHIO D

SFOSCOVD

COPERCHIO D + GAC 600 CON GRIGLIA

SFOSCOVDG600

COPERCHIO D + GAC 800 CON GRIGLIA

SFOSCOVDG800

GRIGLIA ANTICADUTA, OPZIONALE PER I COPERCHI DI TIPO D

CARATTERISTICHE

Griglia anticaduta 600

Griglia anticaduta 800

Diametro sbarre

Ø 27/Ø 21

Ø 26,9 spessore 2 mm

Materiale

Inox 316 L

Resistenza

Tenuta di carico statica massima di 500 kg

Spazio fra ogni sbarra

53 mm

< 120 mm

Angolo apertura

> 100°

Passaggio libero A X B in mm

504 x 617

597 x 817

Peso (kg)

9,3

13,5
