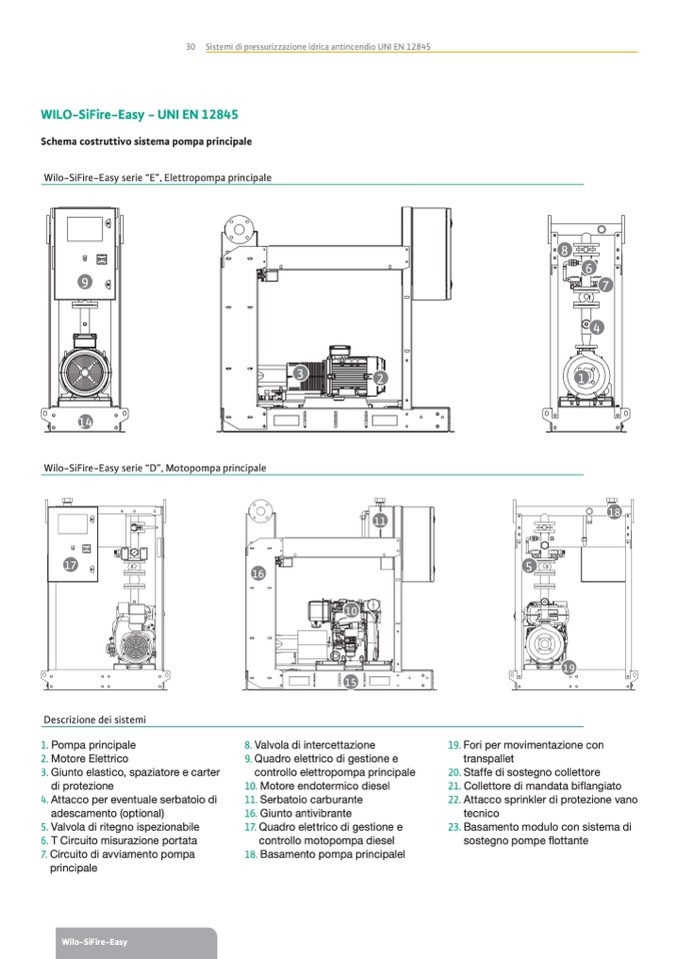

WILO-SiFire-Easy - UNI EN 12845

Schema costruttivo sistema pompa principale

Wilo-SiFire-Easy serie “E”, Elettropompa principale

17

16

5

9

14

8

6

7

4

Wilo-SiFire-Easy serie “D”, Motopompa principale

Descrizione dei sistemi

1. Pompa principale

2. Motore Elettrico

3. Giunto elastico, spaziatore e carter

di protezione

4. Attacco per eventuale serbatoio di

adescamento (optional)

5. Valvola di ritegno ispezionabile

6. T Circuito misurazione portata

7. Circuito di avviamento pompa

principale

8. Valvola di intercettazione

9. Quadro elettrico di gestione e

controllo elettropompa principale

10. Motore endotermico diesel

11. Serbatoio carburante

16. Giunto antivibrante

17. Quadro elettrico di gestione e

controllo motopompa diesel

18. Basamento pompa principalel

19. Fori per movimentazione con

transpallet

Wilo-SiFire-Easy

30 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

3

2

1

11

10

15

18

20. Staffe di sostegno collettore

21. Collettore di mandata biflangiato

22. Attacco sprinkler di protezione vano

tecnico

23. Basamento modulo con sistema di

sostegno pompe flottante

19
