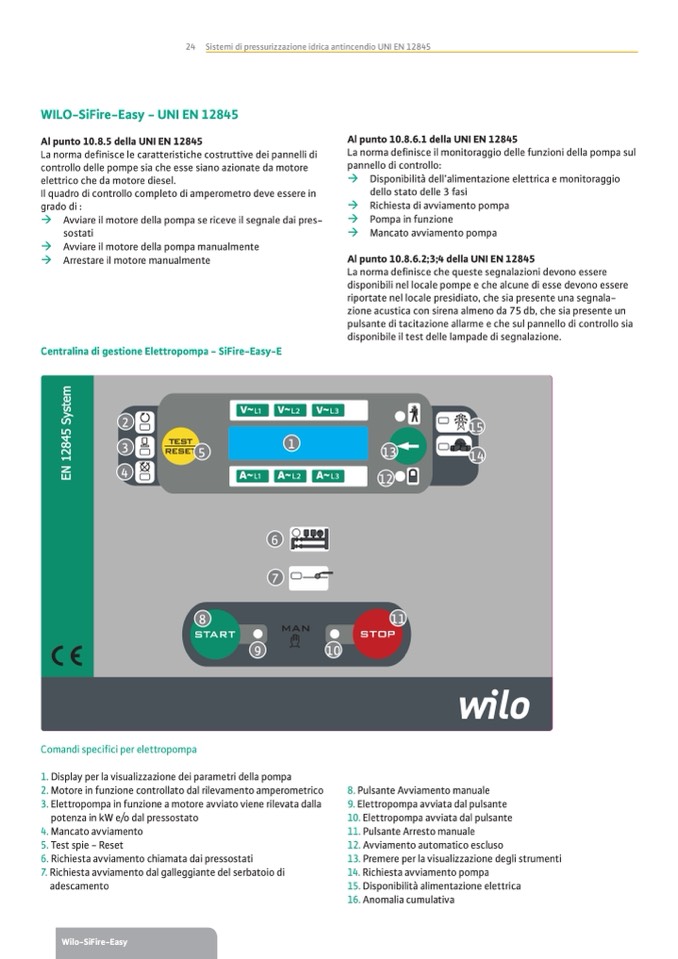

24 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

WILO-SiFire-Easy - UNI EN 12845

Al punto 10.8.5 della UNI EN 12845

La norma de�nisce le caratteristiche costruttive dei pannelli di

controllo delle pompe sia che esse siano azionate da motore

elettrico che da motore diesel.

Il quadro di controllo completo di amperometro deve essere in

grado di :

� Avviare il motore della pompa se riceve il segnale dai pres-

sostati

� Avviare il motore della pompa manualmente

� Arrestare il motore manualmente

Centralina di gestione Elettropompa - SiFire-Easy-E

Al punto 10.8.6.1 della UNI EN 12845

La norma de�nisce il monitoraggio delle funzioni della pompa sul

pannello di controllo:

� Disponibilità dell’alimentazione elettrica e monitoraggio

dello stato delle 3 fasi

� Richiesta di avviamento pompa

� Pompa in funzione

� Mancato avviamento pompa

Al punto 10.8.6.2;3;4 della UNI EN 12845

La norma de�nisce che queste segnalazioni devono essere

disponibili nel locale pompe e che alcune di esse devono essere

riportate nel locale presidiato, che sia presente una segnala-

zione acustica con sirena almeno da 75 db, che sia presente un

pulsante di tacitazione allarme e che sul pannello di controllo sia

disponibile il test delle lampade di segnalazione.

2

3

4

L1

L2

L3

5

1

13

15

14

L1

L2

L3

6

7

12

8

11

9

10

Comandi specifici per elettropompa

1. Display per la visualizzazione dei parametri della pompa

2. Motore in funzione controllato dal rilevamento amperometrico

3. Elettropompa in funzione a motore avviato viene rilevata dalla

potenza in kW e/o dal pressostato

4. Mancato avviamento

5. Test spie - Reset

6. Richiesta avviamento chiamata dai pressostati

7. Richiesta avviamento dal galleggiante del serbatoio di

adescamento

8. Pulsante Avviamento manuale

9. Elettropompa avviata dal pulsante

10. Elettropompa avviata dal pulsante

11. Pulsante Arresto manuale

12. Avviamento automatico escluso

13. Premere per la visualizzazione degli strumenti

14. Richiesta avviamento pompa

15. Disponibilità alimentazione elettrica

16. Anomalia cumulativa
