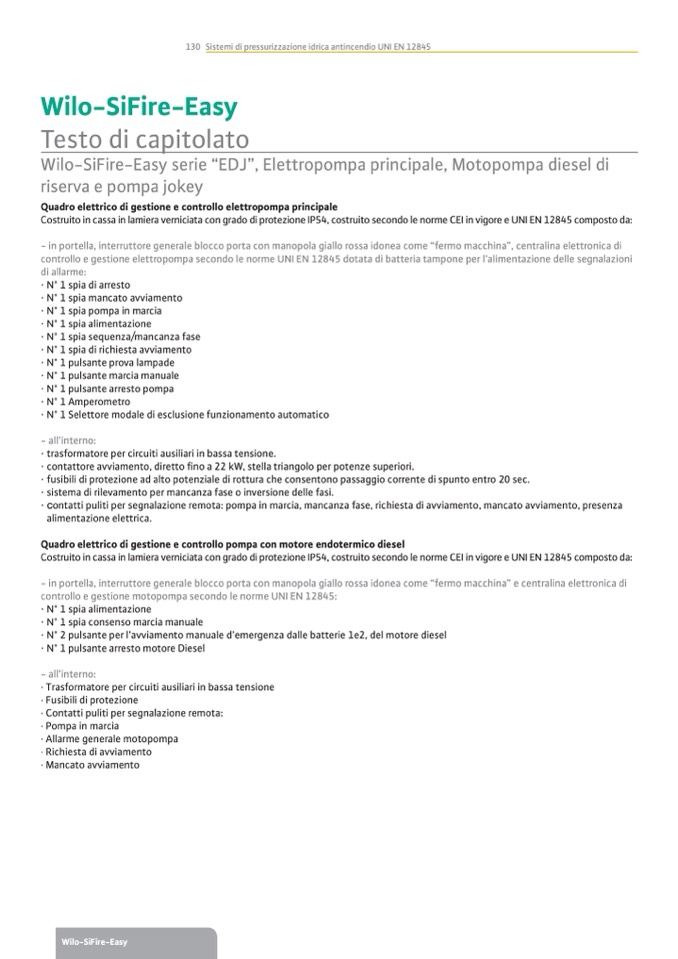

Wilo - SiFire-Easy

130 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-SiFire-Easy

Quadro elettrico di gestione e controllo elettropompa principale

Costruito in cassa in lamiera verniciata con grado di protezione IP54, costruito secondo le norme CEI in vigore e UNI EN 12845 composto da:

- in portella, interruttore generale blocco porta con manopola giallo rossa idonea come “fermo macchina”, centralina elettronica di

controllo e gestione elettropompa secondo le norme UNI EN 12845 dotata di batteria tampone per l’alimentazione delle segnalazioni

di allarme:

· N° 1 spia di arresto

mancato avviamento

pompa in marcia

alimentazione

sequenza/mancanza fase

di richiesta avviamento

· N° 1 spia

· N° 1 pulsante prova lampade

· N° 1 pulsante marcia manuale

· N° 1 pulsante arresto pompa

· N° 1 Amperometro

· N° 1 Selettore modale di esclusione funzionamento automatico

- all’interno:

· trasformatore per circuiti ausiliari in bassa tensione.

· contattore avviamento, diretto �no a 22 kW, stella triangolo per potenze superiori.

· fusibili di protezione ad alto potenziale di rottura che consentono passaggio corrente di spunto entro 20 sec.

· sistema di rilevamento per mancanza fase o inversione delle fasi.

· contatti puliti per segnalazione remota: pompa in marcia, mancanza fase, richiesta di avviamento, mancato avviamento, presenza

alimentazione elettrica.

Quadro elettrico di gestione e controllo pompa con motore endotermico diesel

Costruito in cassa in lamiera verniciata con grado di protezione IP54, costruito secondo le norme CEI in vigore e UNI EN 12845 composto da:

- in portella, interruttore generale blocco porta con manopola giallo rossa idonea come “fermo macchina” e centralina elettronica di

controllo e gestione motopompa secondo le norme UNI EN 12845:

· N° 1 spia alimentazione

· N° 1 spia consenso marcia manuale

· N° 2 pulsante per l’avviamento manuale d’emergenza dalle batterie 1e2, del motore diesel

· N° 1 pulsante arresto motore Diesel

- all’interno:

· Trasformatore per circuiti ausiliari in bassa tensione

· Fusibili di protezione

· Contatti puliti per segnalazione remota:

· Pompa in marcia

· Allarme generale motopompa

· Richiesta di avviamento

· Mancato avviamento

Wilo-SiFire-Easy
