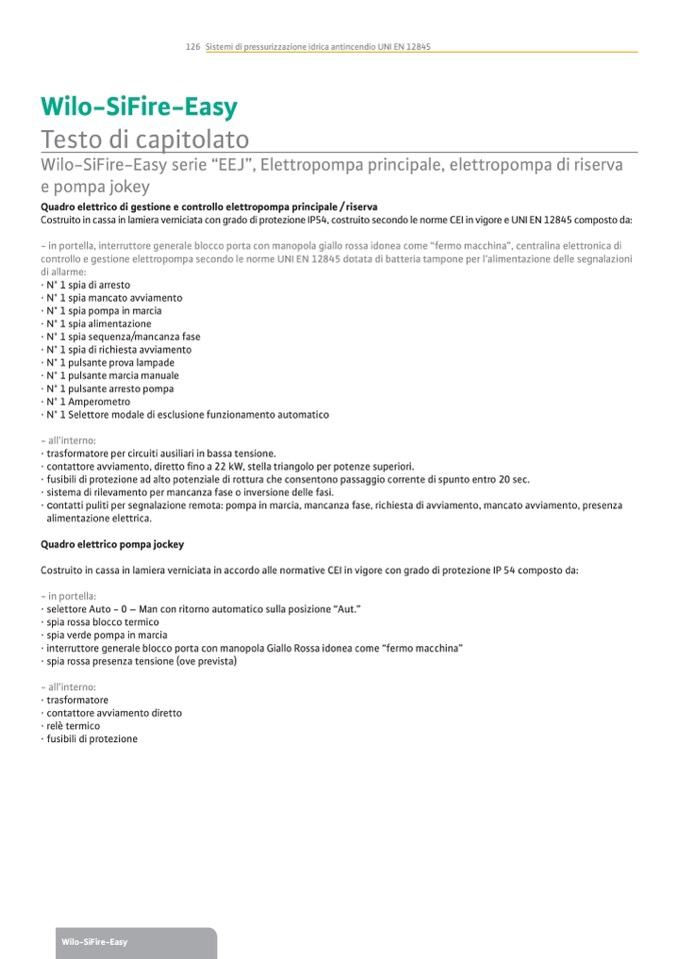

Wilo - SiFire-Easy

126 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-SiFire-Easy

Quadro elettrico di gestione e controllo elettropompa principale / riserva

Costruito in cassa in lamiera verniciata con grado di protezione IP54, costruito secondo le norme CEI in vigore e UNI EN 12845 composto da:

- in portella, interruttore generale blocco porta con manopola giallo rossa idonea come “fermo macchina”, centralina elettronica di

controllo e gestione elettropompa secondo le norme UNI EN 12845 dotata di batteria tampone per l’alimentazione delle segnalazioni

di allarme:

· N° 1 spia di arresto

mancato avviamento

pompa in marcia

alimentazione

sequenza/mancanza fase

di richiesta avviamento

· N° 1 spia

· N° 1 pulsante prova lampade

· N° 1 pulsante marcia manuale

· N° 1 pulsante arresto pompa

· N° 1 Amperometro

· N° 1 Selettore modale di esclusione funzionamento automatico

- all’interno:

· trasformatore per circuiti ausiliari in bassa tensione.

· contattore avviamento, diretto �no a 22 kW, stella triangolo per potenze superiori.

· fusibili di protezione ad alto potenziale di rottura che consentono passaggio corrente di spunto entro 20 sec.

· sistema di rilevamento per mancanza fase o inversione delle fasi.

· contatti puliti per segnalazione remota: pompa in marcia, mancanza fase, richiesta di avviamento, mancato avviamento, presenza

alimentazione elettrica.

Quadro elettrico pompa jockey

Costruito in cassa in lamiera verniciata in accordo alle normative CEI in vigore con grado di protezione IP 54 composto da:

- in portella:

· selettore Auto - 0 – Man con ritorno automatico sulla posizione “Aut.”

· spia rossa blocco termico

· spia verde pompa in marcia

· interruttore generale blocco porta con manopola Giallo Rossa idonea come “fermo macchina”

· spia rossa presenza tensione (ove prevista)

- all’interno:

· trasformatore

· contattore avviamento diretto

· relè termico

· fusibili di protezione

Wilo-SiFire-Easy
