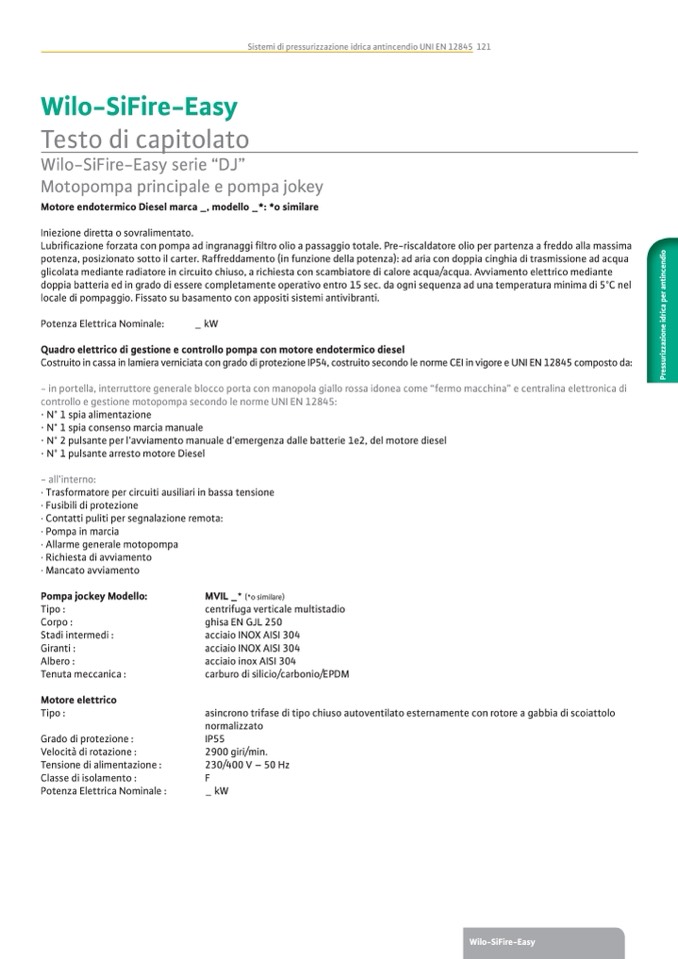

Wilo-SiFire-Easy

Testo di capitolato

Wilo-SiFire-Easy serie “DJ”

Motopompa principale e pompa jokey

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 121

Motore endotermico Diesel marca _, modello _*: *o similare

Iniezione diretta o sovralimentato.

Lubri�cazione forzata con pompa ad ingranaggi �ltro olio a passaggio totale. Pre-riscaldatore olio per partenza a freddo alla massima

potenza, posizionato sotto il carter. Raffreddamento (in funzione della potenza): ad aria con doppia cinghia di trasmissione ad acqua

glicolata mediante radiatore in circuito chiuso, a richiesta con scambiatore di calore acqua/acqua. Avviamento elettrico mediante

doppia batteria ed in grado di essere completamente operativo entro 15 sec. da ogni sequenza ad una temperatura minima di 5°C nel

locale di pompaggio. Fissato su basamento con appositi sistemi antivibranti.

Potenza Elettrica Nominale:

_ kW

Quadro elettrico di gestione e controllo pompa con motore endotermico diesel

Costruito in cassa in lamiera verniciata con grado di protezione IP54, costruito secondo le norme CEI in vigore e UNI EN 12845 composto da:

- in portella, interruttore generale blocco porta con manopola giallo rossa idonea come “fermo macchina” e centralina elettronica di

controllo e gestione motopompa secondo le norme UNI EN 12845:

· N° 1 spia alimentazione

· N° 1 spia consenso marcia manuale

· N° 2 pulsante per l’avviamento manuale d’emergenza dalle batterie 1e2, del motore diesel

· N° 1 pulsante arresto motore Diesel

- all’interno:

· Trasformatore per circuiti ausiliari in bassa tensione

· Fusibili di protezione

· Contatti puliti per segnalazione remota:

· Pompa in marcia

· Allarme generale motopompa

· Richiesta di avviamento

· Mancato avviamento

Pompa jockey Modello:

Tipo :

Corpo :

Stadi intermedi :

Giranti :

Albero :

Tenuta meccanica :

Motore elettrico

Tipo :

Grado di protezione :

Velocità di rotazione :

Tensione di alimentazione :

Classe di isolamento :

Potenza Elettrica Nominale :

MVIL _* (*o similare)

centrifuga verticale multistadio

ghisa EN GJL 250

acciaio INOX AISI 304

acciaio INOX AISI 304

acciaio inox AISI 304

carburo di silicio/carbonio/EPDM

asincrono trifase di tipo chiuso autoventilato esternamente con rotore a gabbia di scoiattolo

normalizzato

IP55

2900 giri/min.

230/400 V – 50 Hz

F

_ kW
