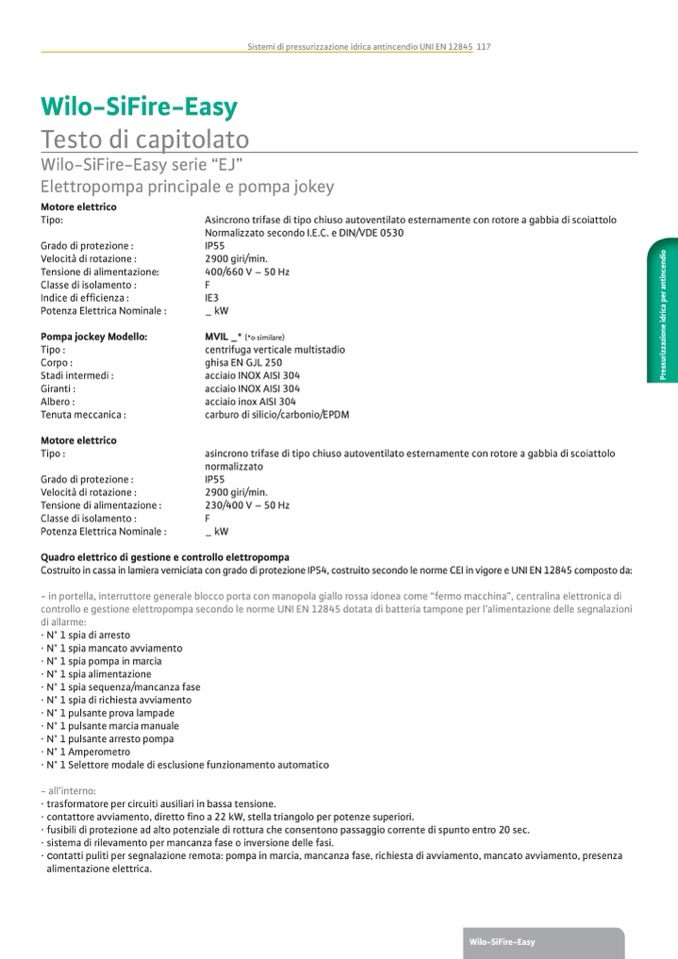

Wilo-SiFire-Easy

Testo di capitolato

Wilo-SiFire-Easy serie “EJ”

Elettropompa principale e pompa jokey

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 117

Motore elettrico

Tipo:

Grado di protezione :

Velocità di rotazione :

Tensione di alimentazione:

Classe di isolamento :

Indice di ef�cienza :

Potenza Elettrica Nominale :

Pompa jockey Modello:

Tipo :

Corpo :

Stadi intermedi :

Giranti :

Albero :

Tenuta meccanica :

Motore elettrico

Tipo :

Grado di protezione :

Velocità di rotazione :

Tensione di alimentazione :

Classe di isolamento :

Potenza Elettrica Nominale :

Asincrono trifase di tipo chiuso autoventilato esternamente con rotore a gabbia di scoiattolo

Normalizzato secondo I.E.C. e DIN/VDE 0530

IP55

2900 giri/min.

400/660 V – 50 Hz

F

IE3

_ kW

MVIL _* (*o similare)

centrifuga verticale multistadio

ghisa EN GJL 250

acciaio INOX AISI 304

acciaio INOX AISI 304

acciaio inox AISI 304

carburo di silicio/carbonio/EPDM

asincrono trifase di tipo chiuso autoventilato esternamente con rotore a gabbia di scoiattolo

normalizzato

IP55

2900 giri/min.

230/400 V – 50 Hz

F

_ kW

Quadro elettrico di gestione e controllo elettropompa

Costruito in cassa in lamiera verniciata con grado di protezione IP54, costruito secondo le norme CEI in vigore e UNI EN 12845 composto da:

- in portella, interruttore generale blocco porta con manopola giallo rossa idonea come “fermo macchina”, centralina elettronica di

controllo e gestione elettropompa secondo le norme UNI EN 12845 dotata di batteria tampone per l’alimentazione delle segnalazioni

di allarme:

· N° 1 spia di arresto

mancato avviamento

pompa in marcia

alimentazione

sequenza/mancanza fase

di richiesta avviamento

· N° 1 spia

· N° 1 spia

· N° 1 spia

· N° 1 spia

· N° 1 spia

· N° 1 pulsante prova lampade

· N° 1 pulsante marcia manuale

· N° 1 pulsante arresto pompa

· N° 1 Amperometro

· N° 1 Selettore modale di esclusione funzionamento automatico

- all’interno:

· trasformatore per circuiti ausiliari in bassa tensione.

· contattore avviamento, diretto �no a 22 kW, stella triangolo per potenze superiori.

· fusibili di protezione ad alto potenziale di rottura che consentono passaggio corrente di spunto entro 20 sec.

· sistema di rilevamento per mancanza fase o inversione delle fasi.

· contatti puliti per segnalazione remota: pompa in marcia, mancanza fase, richiesta di avviamento, mancato avviamento, presenza

alimentazione elettrica.
