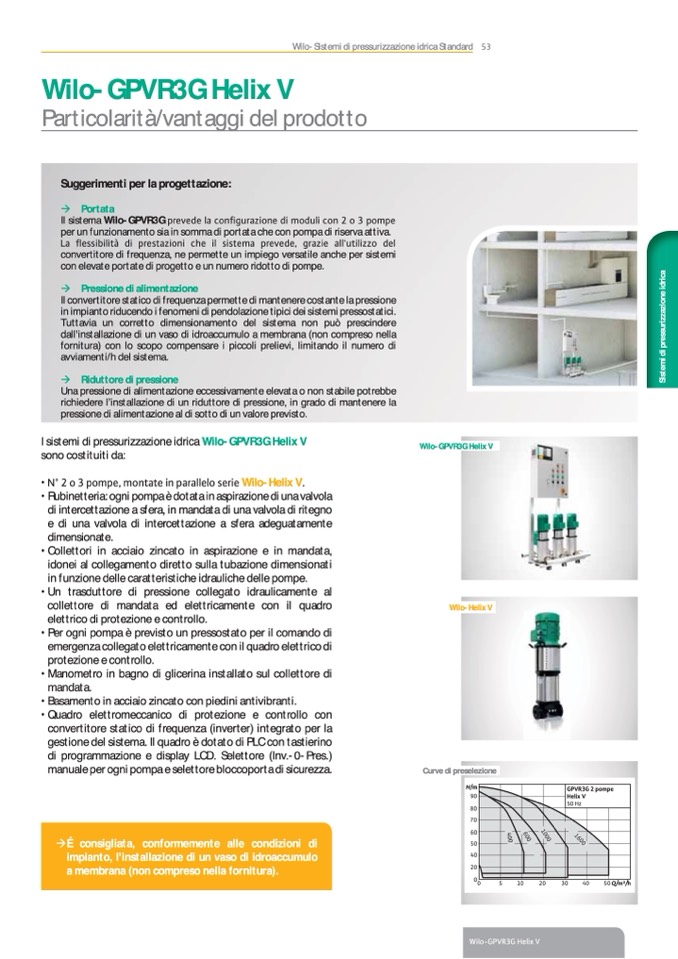

Wilo-GPVR3G Helix V
Particolarità/vantaggi del prodotto
Suggerimenti per la progettazione:
� Portata
Il sistema Wilo-GPVR3G ������� �� ������������� �� ������ ��� � � � �����
per un funzionamento sia in somma di portata che con pompa di riserva attiva.
�� ����������� �� ����������� ��� �� ������� �������� ������ ������������ ���
convertitore di frequenza, ne permette un impiego versatile anche per sistemi
con elevate portate di progetto e un numero ridotto di pompe.
� Pressione di alimentazione
Il convertitore statico di frequenza permette di mantenere costante la pressione
in impianto riducendo i fenomeni di pendolazione tipici dei sistemi pressostatici.
Tuttavia un corretto dimensionamento del sistema non può prescindere
dall'installazione di un vaso di idroaccumulo a membrana (non compreso nella
fornitura) con lo scopo compensare i piccoli prelievi, limitando il numero di
avviamenti/h del sistema.
� Riduttore di pressione
Una pressione di alimentazione eccessivamente elevata o non stabile potrebbe
richiedere l’installazione di un riduttore di pressione, in grado di mantenere la
pressione di alimentazione al di sotto di un valore previsto.
I sistemi di pressurizzazione idrica Wilo-GPVR3G Helix V
sono costituiti da:
• �� � � � ������ ������� �� ��������� ����� Wilo-Helix V.
• Rubinetteria: ogni pompa è dotata in aspirazione di una valvola
di intercettazione a sfera, in mandata di una valvola di ritegno
e di una valvola di intercettazione a sfera adeguatamente
dimensionate.
• Collettori in acciaio zincato in aspirazione e in mandata,
idonei al collegamento diretto sulla tubazione dimensionati
in funzione delle caratteristiche idrauliche delle pompe.
•Un trasduttore di pressione collegato idraulicamente al
collettore di mandata ed elettricamente con il quadro
elettrico di protezione e controllo.
• Per ogni pompa è previsto un pressostato per il comando di
emergenza collegato elettricamente con il quadro elettrico di
protezione e controllo.
• Manometro in bagno di glicerina installato sul collettore di
mandata.
• Basamento in acciaio zincato con piedini antivibranti.
•Quadro elettromeccanico di protezione e controllo con
convertitore statico di frequenza (inverter) integrato per la
gestione del sistema. Il quadro è dotato di PLC con tastierino
di programmazione e display LCD. Selettore (Inv.-0-Pres.)
manuale per ogni pompa e selettore bloccoporta di sicurezza.
�É consigliata, conformemente alle condizioni di
impianto, l'installazione di un vaso di idroaccumulo
a membrana (non compreso nella fornitura).
Wilo-GPVR3G Helix V
Wilo-Sistemi di pressurizzazione idrica Standard ��
Wilo-Helix V
Curve di preselezione
H/m
90
80
70
60
50
40
20
0
0
5
10
20
30
40
50Q/m3/h
GPVR3G 2 pompe
Helix V
50 Hz
����������� ����� �
S
i
s
t
e
m
i
d
i
p
r
e
s
s
u
r
i
i
z
z
a
z
i
i
o
n
e
e
i
d
i
d
r
r
i
c
i
c
a
a
S
t
a
n
d
a
r
d
1000
4
0
0
600
1600
