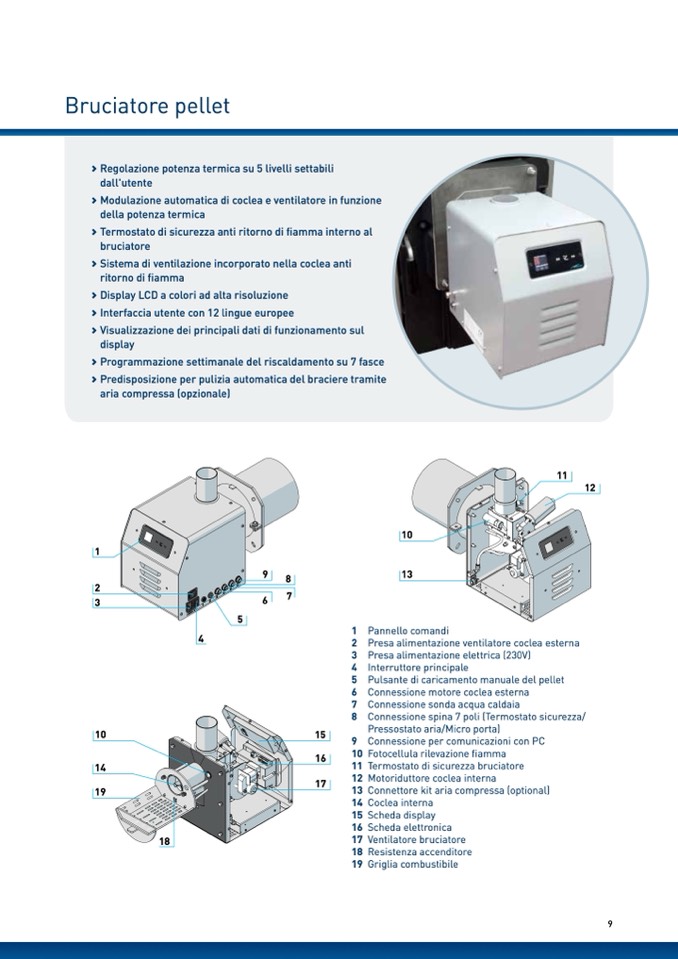

Bruciatore pellet

> Regolazione potenza termica su 5 livelli settabili

dall'utente

> Modulazione automatica di coclea e ventilatore in funzione

della potenza termica

> Termostato di sicurezza anti ritorno di fiamma interno al

bruciatore

> Sistema di ventilazione incorporato nella coclea anti

ritorno di fiamma

> display lCd a colori ad alta risoluzione

> interfaccia utente con 12 lingue europee

> Visualizzazione dei principali dati di funzionamento sul

display

> Programmazione settimanale del riscaldamento su 7 fasce

> Predisposizione per pulizia automatica del braciere tramite

aria compressa (opzionale)

1

2

3

10

14

19

10

9

8

13

6

7

18

5

4

1 Pannello comandi

2 Presa alimentazione ventilatore coclea esterna

3 Presa alimentazione elettrica (230V)

4 Interruttore principale

5 Pulsante di caricamento manuale del pellet

6 Connessione motore coclea esterna

7 Connessione sonda acqua caldaia

8 Connessione spina 7 poli (Termostato sicurezza/

Pressostato aria/Micro porta)

9 Connessione per comunicazioni con PC

10 Fotocellula rilevazione fiamma

11 Termostato di sicurezza bruciatore

12 Motoriduttore coclea interna

13 Connettore kit aria compressa (optional)

14 Coclea interna

15 Scheda display

16 Scheda elettronica

17 Ventilatore bruciatore

18 Resistenza accenditore

19 Griglia combustibile

15

16

17

11

12

9
