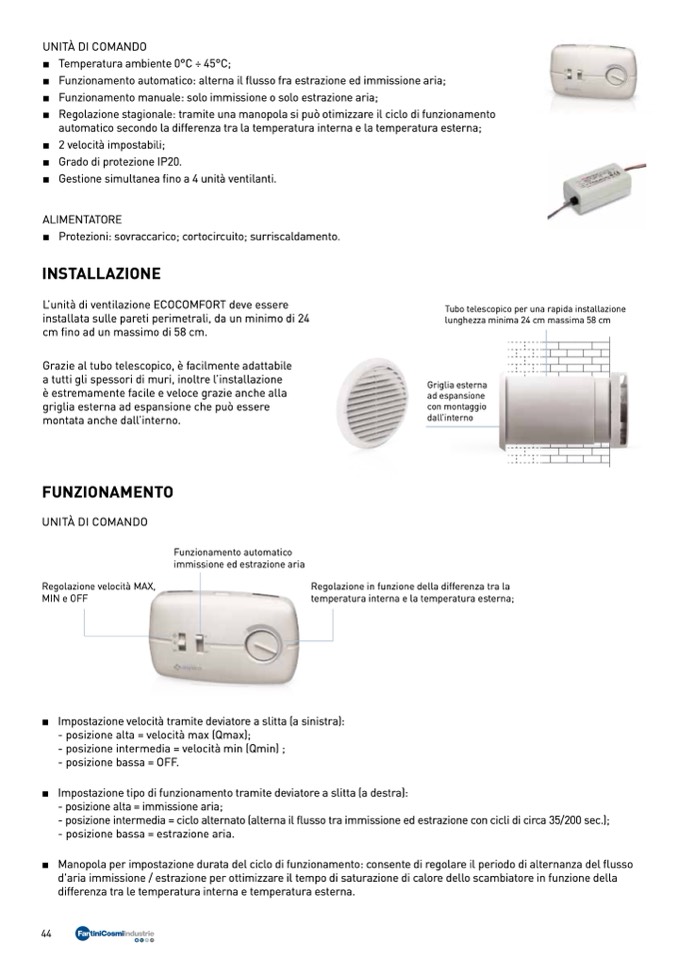

UNITÀ DI COMANDO
■ Temperatura ambiente 0°C ÷ 45°C;
■ Funzionamento automatico: alterna il flusso fra estrazione ed immissione aria;
■ Funzionamento manuale: solo immissione o solo estrazione aria;
■ Regolazione stagionale: tramite una manopola si può otimizzare il ciclo di funzionamento
automatico secondo la differenza tra la temperatura interna e la temperatura esterna;
■ 2 velocità impostabili;
■ Grado di protezione IP20.
■ Gestione simultanea fino a 4 unità ventilanti.
ALIMENTATORE
■ Protezioni: sovraccarico; cortocircuito; surriscaldamento.
INSTALLAZIONE
L’unità di ventilazione ECOCOMFORT deve essere
installata sulle pareti perimetrali, da un minimo di 24
cm fino ad un massimo di 58 cm.
Grazie al tubo telescopico, è facilmente adattabile
a tutti gli spessori di muri, inoltre l’installazione
è estremamente facile e veloce grazie anche alla
griglia esterna ad espansione che può essere
montata anche dall’interno.
FUNZIONAMENTO
UNITÀ DI COMANDO
Regolazione velocit
à MAX,
MIN e OFF
Funzionamento automatico
immissione ed estrazione aria
Tubo telescopico per una rapida installazione
lunghezza minima 24 cm massima 58 cm
Griglia esterna
ad espansione
con montaggio
dall’interno
Regolazione in funzione della differenza tra la
temperatura interna e la temperatura esterna;
■ Impostazione velocità tramite deviatore a slitta (a sinistra):
- posizione alta = velocità max (Qmax);
- posizione intermedia = velocità min (Qmin) ;
- posizione bassa = OFF.
■ Impostazione tipo di funzionamento tramite deviatore a slitta (a destra):
- posizione alta = immissione aria;
- posizione intermedia = ciclo alternato (alterna il flusso tra immissione ed estrazione con cicli di circa 35/200 sec.);
- posizione bassa = estrazione aria.
■ Manopola per impostazione durata del ciclo di funzionamento: consente di regolare il periodo di alternanza del flusso
d'aria immissione / estrazione per ottimizzare il tempo di saturazione di calore dello scambiatore in funzione della
differenza tra le temperatura interna e temperatura esterna.
44
