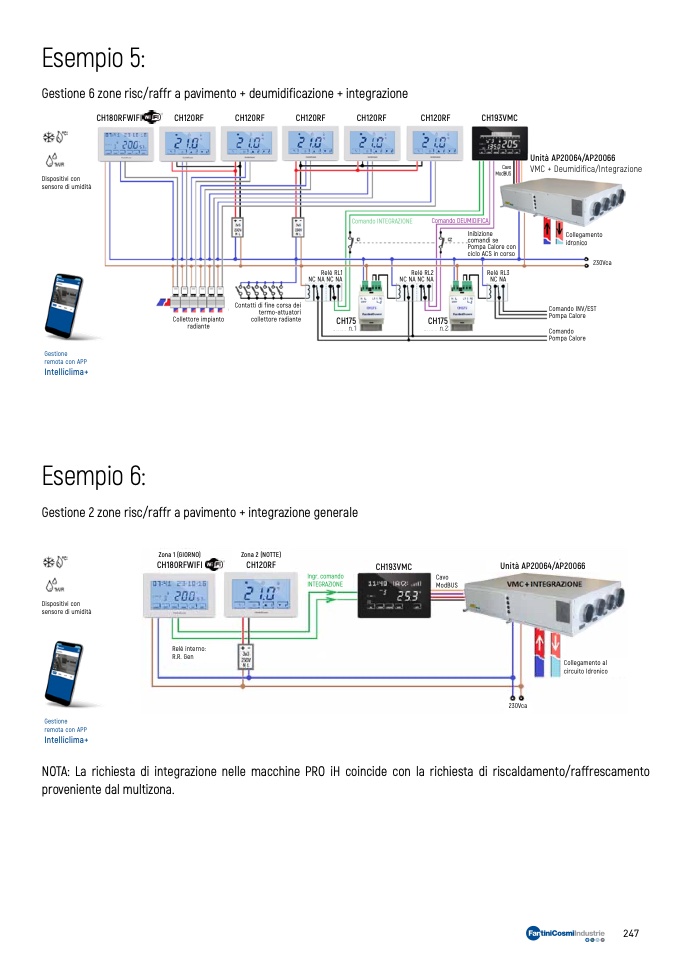

Esempio 5:

Gestione 6 zone risc/raffr a pavimento + deumidificazione + integrazione

CH180RFWIFI

CH120RF

CH120RF

Esempio 6:

CH120RF

CH120RF

CH120RF

CH193VMC

Unità AP20064/AP20066

VMC + Deumidifica/Integrazione

Dispositivi con

sensore di umidità

Comando INTEGRAZIONE

CH175

Comando DEUMIDIFICA

Cavo

ModBUS

Relé RL3

NC NA

Gestione 2 zone risc/raffr a pavimento + integrazione generale

n.1

n.2

Inibizione

comandi se

Pompa Calore con

ciclo ACS in corso

Collegamento

idronico

Relé RL1

NC NA NC NA

Relé RL2

NC NA NC NA

230Vca

Contatti di fine corsa dei

termo-attuatori

collettore radiante

Comando INV/EST

Pompa Calore

Comando

Pompa Calore

Collettore impianto

radiante

CH175

Gestione

remota con APP

Intelliclima+

Zona 1 (GIORNO)

CH180RFWIFI

Zona 2 (NOTTE)

CH120RF

Ingr. comando

INTEGRAZIONE

Dispositivi con

sensore di umidità

Relé interno:

R.R. Gen

NOTA: La richiesta di integrazione nelle macchine PRO iH coincide con la richiesta di riscaldamento/raffrescamento

proveniente dal multizona.

CH193VMC

Unità AP20064/AP20066

230Vca

Cavo

ModBUS

Collegamento al

circuito Idronico

Gestione

remota con APP

Intelliclima+
