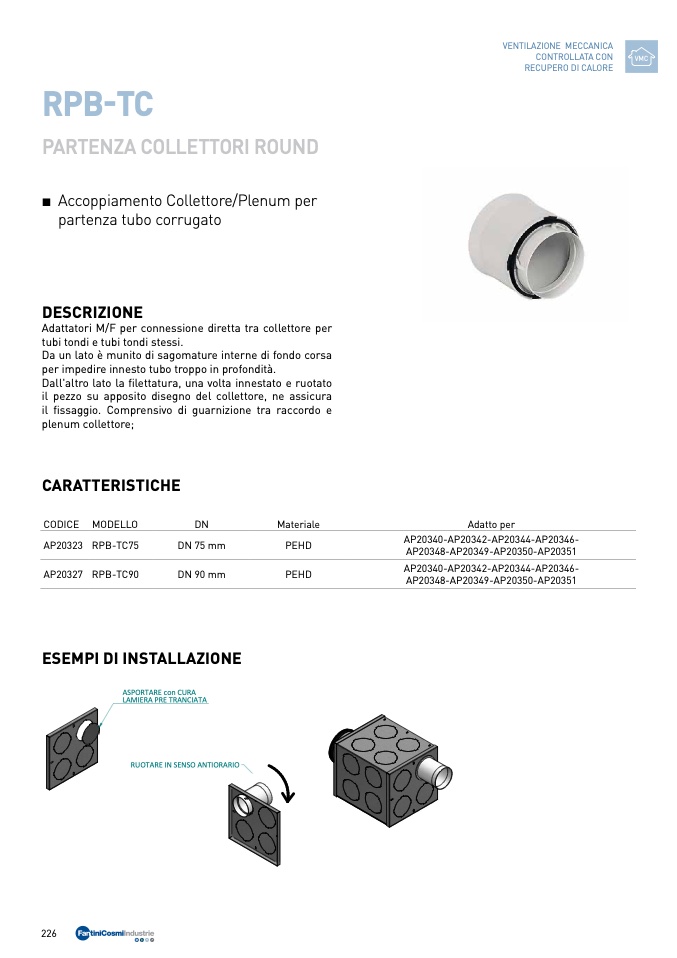

RPB-TC

PARTENZA COLLETTORI ROUND

■ Accoppiamento Collettore/Plenum per

partenza tubo corrugato

DESCRIZIONE

Adattatori M/F per connessione diretta tra collettore per

tubi tondi e tubi tondi stessi.

A

Da un lato è munito di sagomature interne di fondo corsa

per impedire innesto tubo troppo in profondità.

Dall'altro lato la filettatura, una volta innestato e ruotato

il pezzo su apposito disegno del collettore, ne assicura

il fissaggio. Comprensivo di guarnizione tra raccordo e

REV

plenum collettore;

CARATTERISTICHE

80

CODICE MODELLO

AP20323 RPB-TC75

AP20327 RPB-TC90

Materiale

75

SEZIONE AA-PA20340-AP20342-AP20344-AP20346-

Esempio di Montaggio

ESEMPI DI INSTALLAZIONE

226

A

DN 90 mm

PEHD

AP20348-AP20349-AP20350-AP20351

AP20340-AP20342-AP20344-AP20346-

AP20348-AP20349-AP20350-AP20351

ASPORTARE con CURA

LAMIERA PRE TRANCIATA

RUOTARE IN SENSO ANTIORARIO

83

DN

77

DN 75 mm

91

PEHD

Adatto per

Plenum
