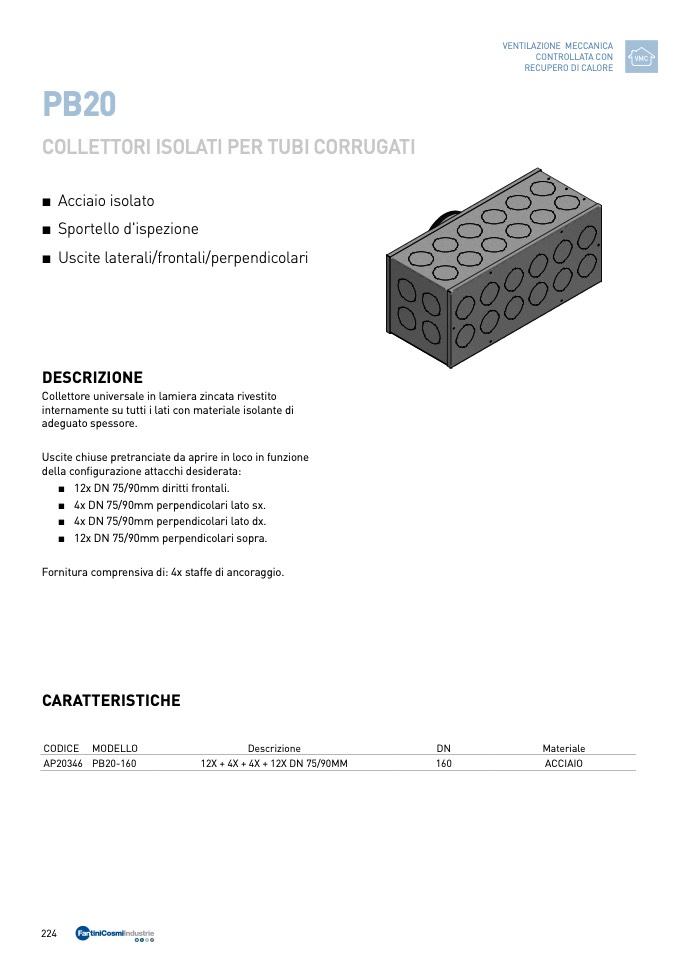

PB20

COLLETTORI I

6

S

77

OLATI PER TUBI CORRUGATI

■ Acciaio isolato

■ Sportello d'ispezione

■ Uscite laterali/frontali/perpendicolari

676

Collettore universale in lamiera zincata rivestito

internamente su tutti i lati con materiale isolante di

adeguato spessore.

Uscite chiuse pretranciate da aprire in loco in funzione

della configurazione attacchi desiderata:

■ 12x DN 75/90mm diritti frontali.

■ 4x DN 75/90mm perpendicolari lato sx.

■ 4x DN 75/90mm perpendicolari lato dx.

■ 12x DN 75/90mm perpendicolari sopra.

Fornitura comprensiva di: 4x staffe di ancoraggio.

CARATTERISTICHE

CODICE MODELLO

AP20346 PB20-160

REVISION HISTORY

REV

DESCRIPTION

DATE

APPROVED

DESCRIZIONE

224

UNLESS OTHERWISE SPECIFIED

DIMENSIONS ARE IN MILLIMETERS

ANGLES ±0.1°

Descrizione

DN

12X + 4X + 4X + 12X DN 75/90MM

160

FILE NAME: SCO204124.dft

10/29/18

00

SHEET 1 OF 1

VENTILAZIONE MECCANICA

CONTROLLATA CON

VMC

RECUPERO DI CALORE

TITLE

DWG NO

SIZE

A2

UNIVERSAL MANIFOLDS

SCO164124-SCO204124

DRAWN BY: MR1

SCALE:

WEIGHT:

Materiale

ACCIAIO

DATE

REV

2

8

8

3

6

6

2

9

7
