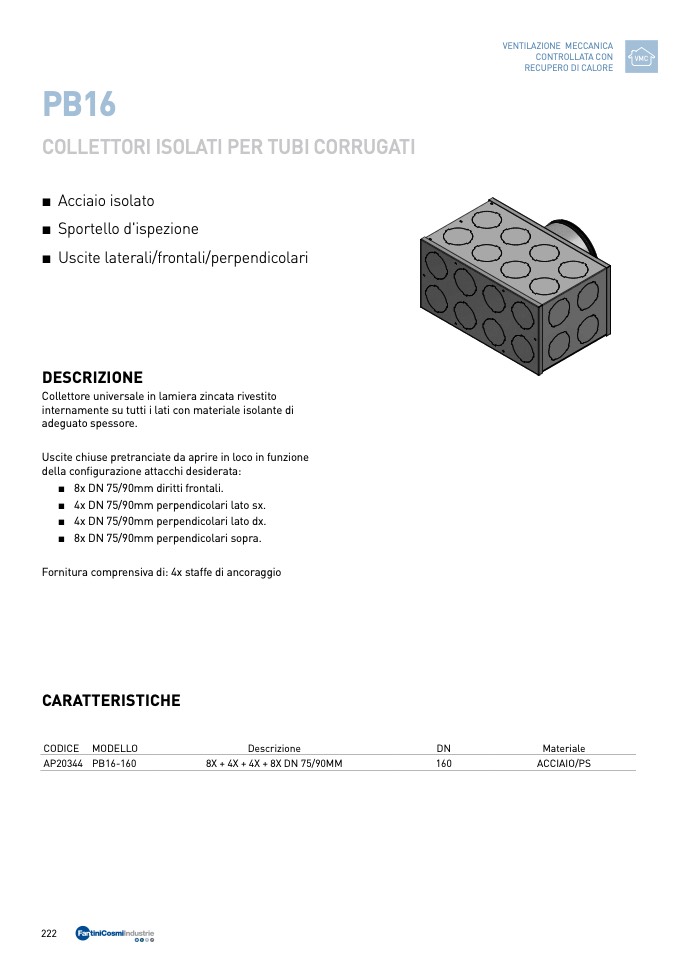

PB16

COLLETTORI ISOLATI PER TUBI CORRUGATI

■ Acciaio isolato

■ Sportello d'ispezione

■ Uscite laterali/frontali/perpendicolari

DESCRIZIONE

Collettore universale in lamiera zincata rivestito

internamente su tutti i lati con materiale isolante di

adeguato spessore.

Uscite chiuse pretranciate da aprire in loco in funzione

della configurazione attacchi desiderata:

■ 8x DN 75/90mm diritti frontali.

■ 4x DN 75/90mm perpendicolari lato sx.

■ 4x DN 75/90mm perpendicolari lato dx.

■ 8x DN 75/90mm perpendicolari sopra.

Fornitura comprensiva di: 4x staffe di ancoraggio

CARATTERISTICHE

CODICE MODELLO

Descrizione

AP20344 PB16-160

8X + 4X + 4X + 8X DN 75/90MM

CODICE

SCO164084

SCO204084

DESCRIZIONE

1x DN 160mm - 4+8+4x DN 75/90mm

1x DN 200mm - 4+8+4x DN 75/90mm

222

DN

160

Materiale

ACCIAIO/PS

79

273

VENTILAZIONE MECCANICA

CONTROLLATA CON

VMC

RECUPERO DI CALORE
