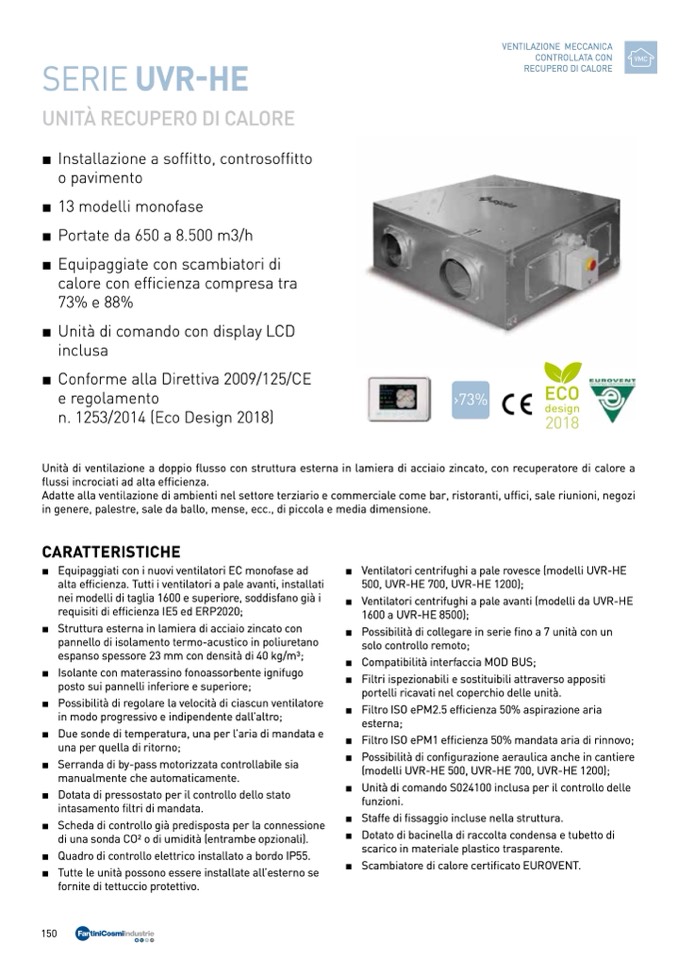

SERIE UVR-HE

UNITÀ RECUPERO DI CALORE

■ Installazione a soffitto, controsoffitto

o pavimento

■ 13 modelli monofase

■ Portate da 650 a 8.500 m3/h

■ Equipaggiate con scambiatori di

calore con efficienza compresa tra

73% e 88%

■ Unità di comando con display LCD

inclusa

■ Conforme alla Direttiva 2009/125/CE

e regolamento

n. 1253/2014 (Eco Design 2018)

VENTILAZIONE MECCANICA

CONTROLLATA CON

VMC

RECUPERO DI CALORE

CARATTERISTICHE

■ Equipaggiati con i nuovi ventilatori EC monofase ad

alta efficienza. Tutti i ventilatori a pale avanti, installati

nei modelli di taglia 1600 e superiore, soddisfano già i

requisiti di efficienza IE5 ed ERP2020;

■ Struttura esterna in lamiera di acciaio zincato con

pannello di isolamento termo-acustico in poliuretano

espanso spessore 23 mm con densità di 40 kg/m3;

■ Isolante con materassino fonoassorbente ignifugo

posto sui pannelli inferiore e superiore;

■ Possibilità di regolare la velocità di ciascun ventilatore

in modo progressivo e indipendente dall’altro;

■ Due sonde di temperatura, una per l’aria di mandata e

una per quella di ritorno;

■ Serranda di by-pass motorizzata controllabile sia

manualmente che automaticamente.

■ Dotata di pressostato per il controllo dello stato

intasamento filtri di mandata.

■ Scheda di controllo già predisposta per la connessione

di una sonda CO2 o di umidità (entrambe opzionali).

■ Quadro di controllo elettrico installato a bordo IP55.

■ Tutte le unità possono essere installate all’esterno se

fornite di tettuccio protettivo.

■ Ventilatori centrifughi a pale rovesce (modelli UVR-HE

500, UVR-HE 700, UVR-HE 1200);

■ Ventilatori centrifughi a pale avanti (modelli da UVR-HE

1600 a UVR-HE 8500);

■ Possibilità di collegare in serie fino a 7 unità con un

solo controllo remoto;

■ Compatibilità interfaccia MOD BUS;

■ Filtri ispezionabili e sostituibili attraverso appositi

portelli ricavati nel coperchio delle unità.

■ Filtro ISO ePM2.5 efficienza 50% aspirazione aria

esterna;

■ Filtro ISO ePM1 efficienza 50% mandata aria di rinnovo;

■ Possibilità di configurazione aeraulica anche in cantiere

(modelli UVR-HE 500, UVR-HE 700, UVR-HE 1200);

■ Unità di comando S024100 inclusa per il controllo delle

funzioni.

■ Staffe di fissaggio incluse nella struttura.

■ Dotato di bacinella di raccolta condensa e tubetto di

scarico in materiale plastico trasparente.

■ Scambiatore di calore certificato EUROVENT.

ECO

design

Unità di ventilazione a doppio flusso con struttura esterna in lamiera di acciaio zincato, con recuperatore di calore a

flussi incrociati ad alta efficienza.

Adatte alla ventilazione di ambienti nel settore terziario e commerciale come bar, ristoranti, uffici, sale riunioni, negozi

in genere, palestre, sale da ballo, mense, ecc., di piccola e media dimensione.

150
