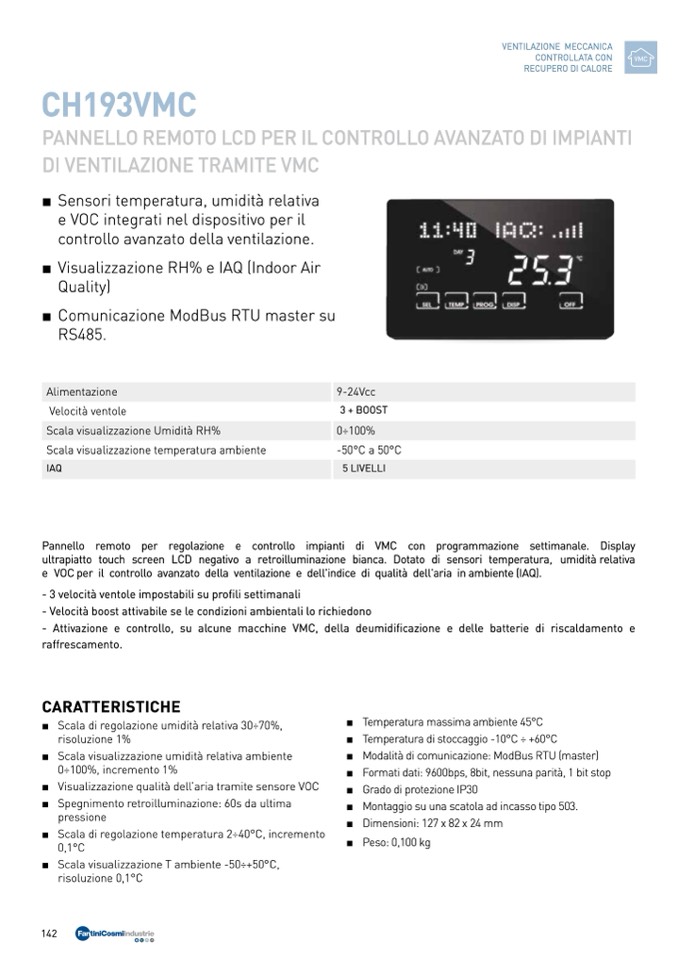

CH193VMC

PANNELLO REMOTO LCD PER IL CONTROLLO AVANZATO DI IMPIANTI

DI VENTILAZIONE TRAMITE VMC

■ Sensori temperatura, umidità relativa

e VOC integrati nel dispositivo per il

controllo avanzato della ventilazione.

■ Visualizzazione RH% e IAQ (Indoor Air

Quality)

■ Comunicazione ModBus RTU master su

RS485.

Velocità ventole

Scala visualizzazione temperatura ambiente

3 + BOOST

-50°C a 50°C

VENTILAZIONE MECCANICA

CONTROLLATA CON

VMC

RECUPERO DI CALORE

Alimentazione

9-24Vcc

Scala visualizzazione Umidità RH%

0÷100%

IAQ

5 LIVELLI

Pannello remoto per regolazione e controllo impianti di VMC con programmazione settimanale. Display

ultrapiatto touch screen LCD negativo a retroilluminazione bianca. Dotato di sensori temperatura, umidità relativa

e VOCper il controllo avanzato della ventilazione e dell'indice di qualità dell'aria inambiente(IAQ).

- 3 velocità ventole impostabili su profili settimanali

- Velocità boost attivabile se le condizioni ambientali lo richiedono

- Attivazione e controllo, su alcune macchine VMC, della deumidificazione e delle batterie di riscaldamento e

raffrescamento.

CARATTERISTICHE

■ Scala di regolazione umidità relativa 30÷70%,

risoluzione 1%

■ Scala visualizzazione umidità relativa ambiente

0÷100%, incremento 1%

■ Visualizzazione qualità dell’aria tramite sensore VOC

■ Spegnimento retroilluminazione: 60s da ultima

pressione

■ Scala di regolazione temperatura 2÷40°C, incremento

0,1°C

■ Scala visualizzazione T ambiente -50÷+50°C,

risoluzione 0,1°C

■ Temperatura massima ambiente 45°C

■ Temperatura di stoccaggio -10°C ÷ +60°C

■ Modalità di comunicazione: ModBus RTU (master)

■ Formati dati: 9600bps, 8bit, nessuna parità, 1 bit stop

■ Grado di protezione IP30

■ Montaggio su una scatola ad incasso tipo 503.

■ Dimensioni: 127 x 82 x 24 mm

■ Peso: 0,100 kg
