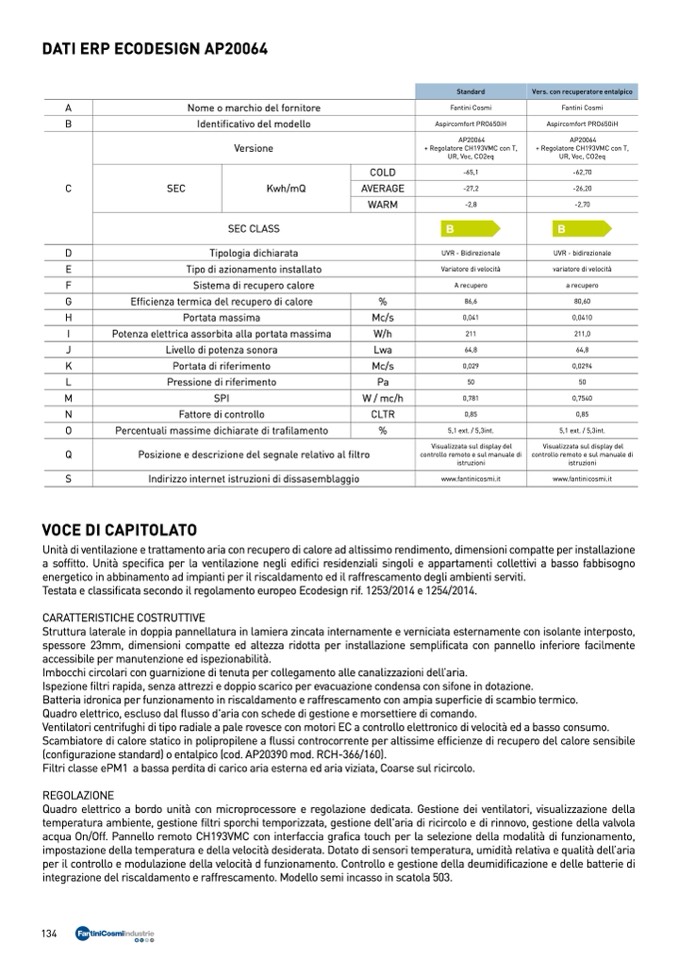

DATI ERP ECODESIGN AP20064

Standard

Vers. con recuperatore entalpico

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

Q

S

SEC

Nome o marchio del fornitore

Identificativo del modello

Kwh/mQ

Tipologia dichiarata

Tipo di azionamento installato

Sistema di recupero calore

COLD

AVERAGE

WARM

%

Mc/s

W/h

Lwa

Mc/s

Pa

W / mc/h

CLTR

%

Fantini Cosmi

Aspircomfort PRO650iH

-65,1

-27,2

-2,8

UVR - Bidirezionale

Variatore di velocità

A recupero

86,6

0,041

211

64,8

0,029

50

0,781

0,85

5,1 ext. / 5,3int.

www.fantinicosmi.it

Fantini Cosmi

Aspircomfort PRO650iH

AP20064

+ Regolatore CH193VMC con T,

UR, Voc, CO2eq

-62,70

-26,20

-2,70

UVR - bidirezionale

variatore di velocità

a recupero

80,60

0,0410

211,0

64,8

0,0294

50

0,7540

0,85

5,1 ext. / 5,3int.

Visualizzata sul display del

controllo remoto e sul manuale di

istruzioni

www.fantinicosmi.it

Versione

AP20064

+ Regolatore CH193VMC con T,

UR, Voc, CO2eq

SEC CLASS

B

B

Efficienza termica del recupero di calore

Portata massima

Potenza elettrica assorbita alla portata massima

Livello di potenza sonora

Portata di riferimento

Pressione di riferimento

SPI

Fattore di controllo

Percentuali massime dichiarate di trafilamento

Indirizzo internet istruzioni di dissasemblaggio

Posizione e descrizione del segnale relativo al filtro

Visualizzata sul display del

controllo remoto e sul manuale di

istruzioni

VOCE DI CAPITOLATO

Unità di ventilazione e trattamento aria con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione

a soffitto. Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno

energetico in abbinamento ad impianti per il riscaldamento ed il raffrescamento degli ambienti serviti.

Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE

Struttura laterale in doppia pannellatura in lamiera zincata internamente e verniciata esternamente con isolante interposto,

spessore 23mm, dimensioni compatte ed altezza ridotta per installazione semplificata con pannello inferiore facilmente

accessibile per manutenzione ed ispezionabilità.

Imbocchi circolari con guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.

Ispezione filtri rapida, senza attrezzi e doppio scarico per evacuazione condensa con sifone in dotazione.

Batteria idronica per funzionamento in riscaldamento e raffrescamento con ampia superficie di scambio termico.

Quadro elettrico, escluso dal flusso d'aria con schede di gestione e morsettiere di comando.

Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.

Scambiatore di calore statico in polipropilene a flussi controcorrente per altissime efficienze di recupero del calore sensibile

(configurazione standard) o entalpico (cod. AP20390 mod. RCH-366/160).

Filtri classe ePM1 a bassa perdita di carico aria esterna ed aria viziata, Coarse sul ricircolo.

REGOLAZIONE

Quadro elettrico a bordo unità con microprocessore e regolazione dedicata. Gestione dei ventilatori, visualizzazione della

temperatura ambiente, gestione filtri sporchi temporizzata, gestione dell'aria di ricircolo e di rinnovo, gestione della valvola

acqua On/Off. Pannello remoto CH193VMC con interfaccia grafica touch per la selezione della modalità di funzionamento,

impostazione della temperatura e della velocità desiderata. Dotato di sensori temperatura, umidit

à relativa e qualità dell’aria

per il controllo e modulazione della velocità d funzionamento. Controllo e gestione della deumidificazione e delle batterie di

integrazione del riscaldamento e raffrescamento. Modello semi incasso in scatola 503.

134
