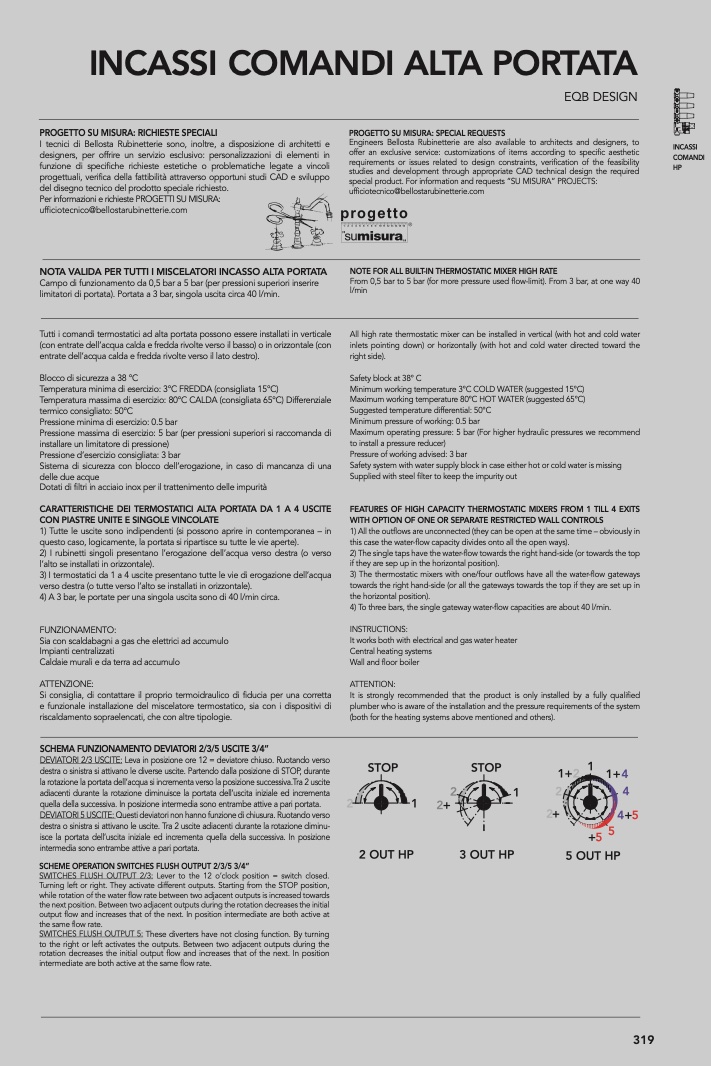

INCASSI COMANDI ALTA PORTATA

PROGETTO SU MISURA: RICHIESTE SPECIALI

I tecnici di Bellosta Rubinetterie sono, inoltre, a disposizione di architetti e

designers, per offrire un servizio esclusivo: personalizzazioni di elementi in

funzione di specifiche richieste estetiche o problematiche legate a vincoli

progettuali, verifica della fattibilità attraverso opportuni studi CAD e sviluppo

del disegno tecnico del prodotto speciale richiesto.

Per informazioni e richieste PROGETTI SU MISURA:

ufficiotecnico@bellostarubinetterie.com

NOTA VALIDA PER TUTTI I MISCELATORI INCASSO ALTA PORTATA

Campo di funzionamento da 0,5 bar a 5 bar (per pressioni superiori inserire

limitatori di portata). Portata a 3 bar, singola uscita circa 40 l/min.

Tutti i comandi termostatici ad alta portata possono essere installati in verticale

(con entrate dell’acqua calda e fredda rivolte verso il basso) o in orizzontale (con

entrate dell’acqua calda e fredda rivolte verso il lato destro).

Blocco di sicurezza a 38 °C

Temperatura minima di esercizio: 3°C FREDDA (consigliata 15°C)

Temperatura massima di esercizio: 80°C CALDA (consigliata 65°C) Differenziale

termico consigliato: 50°C

Pressione minima di esercizio: 0.5 bar

Pressione massima di esercizio: 5 bar (per pressioni superiori si raccomanda di

installare un limitatore di pressione)

Pressione d’esercizio consigliata: 3 bar

Sistema di sicurezza con blocco dell’erogazione, in caso di mancanza di una

delle due acque

Dotati di filtri in acciaio inox per il trattenimento delle impurità

CARATTERISTICHE DEI TERMOSTATICI ALTA PORTATA DA 1 A 4 USCITE

CON PIASTRE UNITE E SINGOLE VINCOLATE

1) Tutte le uscite sono indipendenti (si possono aprire in contemporanea – in

questo caso, logicamente, la portata si ripartisce su tutte le vie aperte).

2) I rubinetti singoli presentano l’erogazione dell’acqua verso destra (o verso

l’alto se installati in orizzontale).

3) I termostatici da 1 a 4 uscite presentano tutte le vie di erogazione dell’acqua

verso destra (o tutte verso l’alto se installati in orizzontale).

4) A 3 bar, le portate per una singola uscita sono di 40 l/min circa.

FUNZIONAMENTO:

Sia con scaldabagni a gas che elettrici ad accumulo

Impianti centralizzati

Caldaie murali e da terra ad accumulo

ATTENZIONE:

Si consiglia, di contattare il proprio termoidraulico di fiducia per una corretta

e funzionale installazione del miscelatore termostatico, sia con i dispositivi di

riscaldamento sopraelencati, che con altre tipologie.

SCHEMA FUNZIONAMENTO DEVIATORI 2/3/5 USCITE 3/4”

DEVIATORI 2/3 USCITE: Leva in posizione ore 12 = deviatore chiuso. Ruotando verso

destra o sinistra si attivano le diverse uscite. Partendo dalla posizione di STOP, durante

la rotazione la portata dell’acqua si incrementa verso la posizione successiva.Tra 2 uscite

adiacenti durante la rotazione diminuisce la portata dell’uscita iniziale ed incrementa

quella della successiva. In posizione intermedia sono entrambe attive a pari portata.

DEVIATORI 5 USCITE: Questi deviatori non hanno funzione di chiusura. Ruotando verso

destra o sinistra si attivano le uscite. Tra 2 uscite adiacenti durante la rotazione diminu-

isce la portata dell’uscita iniziale ed incrementa quella della successiva. In posizione

intermedia sono entrambe attive a pari portata.

SCHEME OPERATION SWITCHES FLUSH OUTPUT 2/3/5 3/4”

SWITCHES FLUSH OUTPUT 2/3: Lever to the 12 o’clock position = switch closed.

Turning left or right. They activate different outputs. Starting from the STOP position,

while rotation of the water flow rate between two adjacent outputs is increased towards

the next position. Between two adjacent outputs during the rotation decreases the initial

output flow and increases that of the next. In position intermediate are both active at

the same flow rate.

SWITCHES FLUSH OUTPUT 5: These diverters have not closing function. By turning

to the right or left activates the outputs. Between two adjacent outputs during the

rotation decreases the initial output flow and increases that of the next. In position

intermediate are both active at the same flow rate.

PROGETTO SU MISURA: SPECIAL REQUESTS

Engineers Bellosta Rubinetterie are also available to architects and designers, to

offer an exclusive service: customizations of items according to specific aesthetic

requirements or issues related to design constraints, verification of the feasibility

studies and development through appropriate CAD technical design the required

special product. For information and requests “SU MISURA” PROJECTS:

ufficiotecnico@bellostarubinetterie.com

NOTE FOR ALL BUILT-IN THERMOSTATIC MIXER HIGH RATE

From 0,5 bar to 5 bar (for more pressure used flow-limit). From 3 bar, at one way 40

l/min

All high rate thermostatic mixer can be installed in vertical (with hot and cold water

inlets pointing down) or horizontally (with hot and cold water directed toward the

right side).

Safety block at 38° C

Minimum working temperature 3°C COLD WATER (suggested 15°C)

Maximum working temperature 80°C HOT WATER (suggested 65°C)

Suggested temperature differential: 50°C

Minimum pressure of working: 0.5 bar

Maximum operating pressure: 5 bar (For higher hydraulic pressures we recommend

to install a pressure reducer)

Pressure of working advised: 3 bar

Safety system with water supply block in case either hot or cold water is missing

Supplied with steel filter to keep the impurity out

FEATURES OF HIGH CAPACITY THERMOSTATIC MIXERS FROM 1 TILL 4 EXITS

WITH OPTION OF ONE OR SEPARATE RESTRICTED WALL CONTROLS

1) All the outflows are unconnected (they can be open at the same time – obviously in

this case the water-flow capacity divides onto all the open ways).

2) The single taps have the water-flow towards the right hand-side (or towards the top

if they are sep up in the horizontal position).

3) The thermostatic mixers with one/four outflows have all the water-flow gateways

towards the right hand-side (or all the gateways towards the top if they are set up in

the horizontal position).

4) To three bars, the single gateway water-flow capacities are about 40 l/min.

INSTRUCTIONS:

It works both with electrical and gas water heater

Central heating systems

Wall and floor boiler

ATTENTION:

It is strongly recommended that the product is only installed by a fully qualified

plumber who is aware of the installation and the pressure requirements of the system

(both for the heating systems above mentioned and others).

INCASSI

COMANDI

HP

EQB DESIGN

319
