INFO TECNICHE

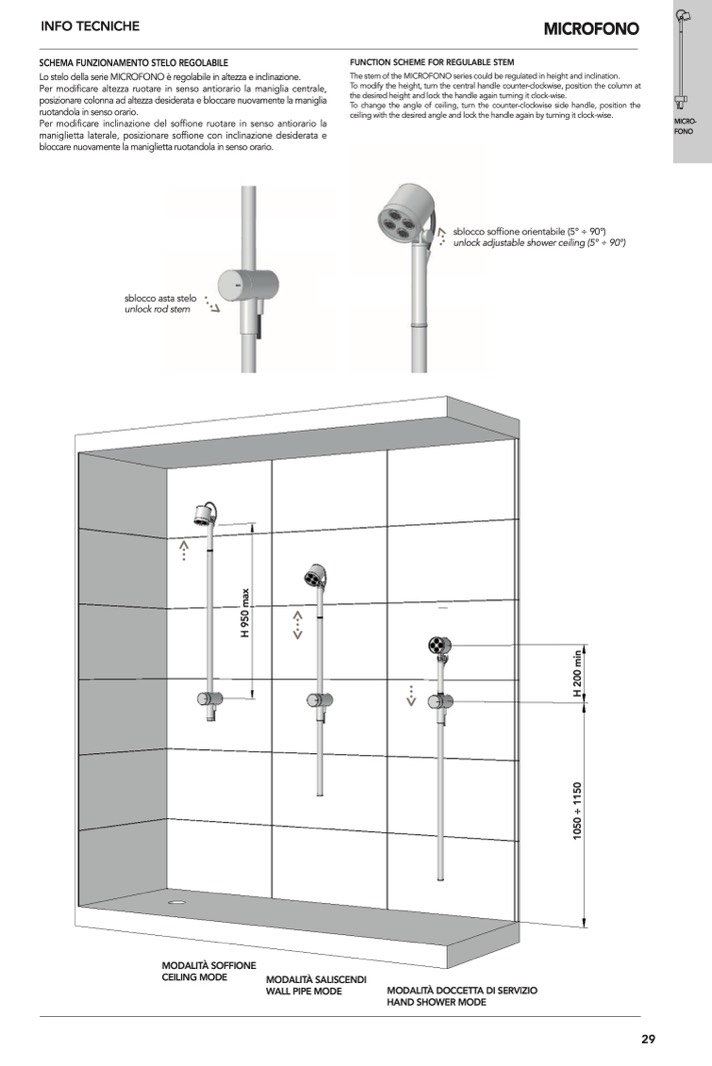

SCHEMA FUNZIONAMENTO STELO REGOLABILE

Lo stelo della serie MICROFONO è regolabile in altezza e inclinazione.

Per modificare altezza ruotare in senso antiorario la maniglia centrale,

posizionare colonna ad altezza desiderata e bloccare nuovamente la maniglia

ruotandola in senso orario.

Per modificare inclinazione del soffione ruotare in senso antiorario la

maniglietta laterale, posizionare soffione con inclinazione desiderata e

bloccare nuovamente la maniglietta ruotandola in senso orario.

MICROFONO

FUNCTION SCHEME FOR REGULABLE STEM

The stem of the MICROFONO series could be regulated in height and inclination.

To modify the height, turn the central handle counter-clockwise, position the column at

the desired height and lock the handle again turning it clock-wise.

To change the angle of ceiling, turn the counter-clockwise side handle, position the

ceiling with the desired angle and lock the handle again by turning it clock-wise.

sblocco soffione orientabile (5° ÷ 90°)

unlock adjustable shower ceiling (5° ÷ 90°)

MICRO-

FONO

sblocco asta stelo

unlock rod stem

MODALITÀ SOFFIONE

CEILING MODE

MODALITÀ SALISCENDI

WALL PIPE MODE

MODALITÀ DOCCETTA DI SERVIZIO

HAND SHOWER MODE

29

1

0

5

0

÷

1

1

5

0

H

2

0

0

m

i

n

H

9

5

0

m

a

x
