ATTEnZIOnE!! pER IL CORRETTO FunZIOnAMEnTO ABBInARE

ALL’ACquISTO dEL MInITOuCH I SEguEnTI ARTICOLI:

art. 655161: Centralina cromoterapia 6 out per minitouch o controllo da pulsante

art.655139:Prolunga5mtfaretto/centralinacromoterapia

(1 x OgnI FARETTO/MAx 6 FARETTI)

ATTEnZIOnE!! pER IL CORRETTO FunZIOnAMEnTO ABBInARE

ALL’ACquISTO dEL TOuCHSCREEn I SEguEnTI ARTICOLI:

art. 655134: Centralina cromoterapia 6 out per touchscreen

art.655139:Prolunga5mtfaretto/centralinacromoterapia

(1 x OgnI FARETTO/MAx 6 FARETTI)

MOdALITÀ dI FunZIOnAMEnTO AdOTTATA pER IL TOuCH

SCREEn pER IL COnTROLLO dEI FARETTI RgB dELLE COLOnnE

“gRAndES ARCHES”

Toccare il touch per uscire dalla schermata di STAND BY e accedere ai comandi

cromoterapia.

ON/OFF: al primo tocco del colore desiderato si attiva il programma

(tramite cornice bianca di conferma intorno al simbolo); al secondo tocco

si spegne il programma. Non è possibile attivare due o più programmi

contemporaneamente.

Dopo circa 30 secondi di inutilizzo il sistema torna alla schermata di STAND BY.

PROGRAMMI:

CICLO COLORI CALDI (ROSSO): varie sfumature di giallo e rosso; ciclo completo

20” circa.

CICLO COLORI RELAX (VERDE): varie sfumature di azzurro e verde; ciclo

completo 20” circa.

CICLO COLORI FREDDI (BLU): varie sfumature di magenta e blu; ciclo completo

20” circa.

CICLO RGB: varie sfumature di combinazione dei cicli precedenti 60” circa.

CICLO RGB

RGB CYCLE

SCHERMATA

STAnd BY

puSH >>

MOdALITÀ dI FunZIOnAMEnTO AdOTTATA pER IL TOuCH SCREEn

dI COnTROLLO ACquA dELLE COLOnnE “gRAndES ARCHES”

1 - Regolazione della temperatura del flusso erogato alle 4 uscite.

2 - Regolazione della portata del flusso erogato alle 4 uscite.

3 - Apertura dell’uscita prescelta (cornice bianca). Possibilità di attivare più

uscite simultaneamente.

4 - Passaggio al pannello di controllo luci (vedi paragrafo precedente).

5 - Ritorno al pannello di controllo acqua.

N.B. Ad uscite chiuse e/o portata nulla si va in stand-by dopo alcuni secondi.

REGOLAZIONE PORTATA

2

FLOWRATEDRIVER

SCHERMATA

STAnd BY

puSH

>>

1 REGOLAZIONE TEMPERATURA

TEMPERATURE DRIVER

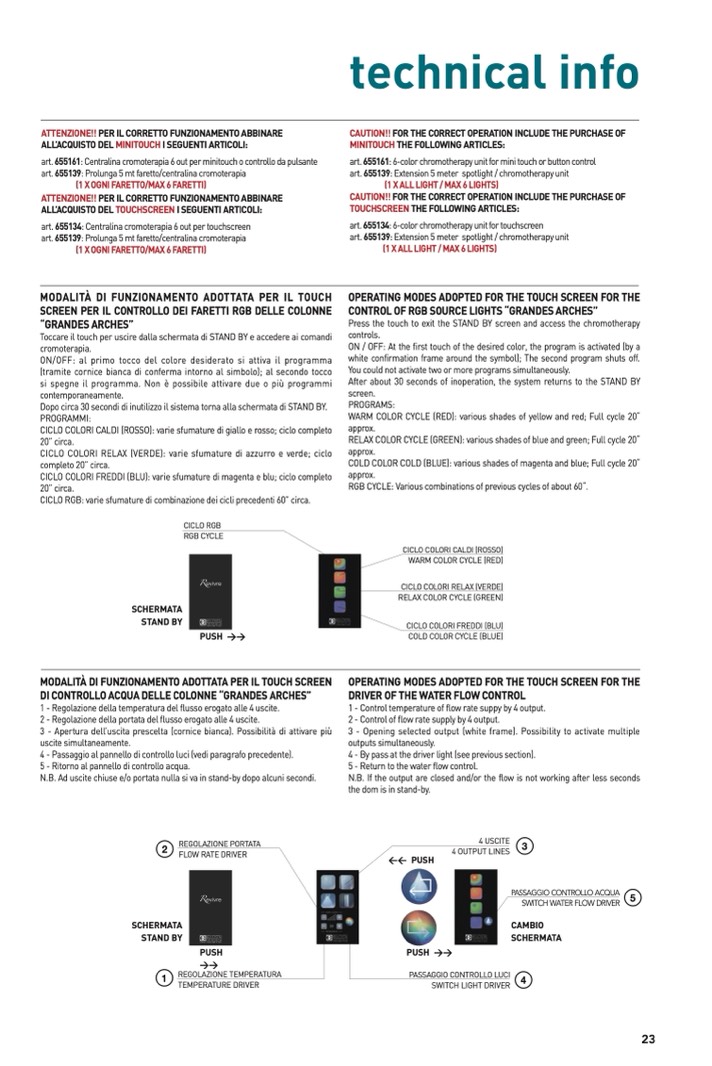

technical info

CAuTIOn!! FOR THE CORRECT OpERATIOn InCLudE THE puRCHASE OF

MInITOuCH THE FOLLOWIng ARTICLES:

art. 655161: 6-color chromotherapy unit for mini touch or button control

art.655139:Extension5meter spotlight/chromotherapyunit

(1 x ALL LIgHT / MAx 6 LIgHTS)

CAuTIOn!! FOR THE CORRECT OpERATIOn InCLudE THE puRCHASE OF

TOuCHSCREEn THE FOLLOWIng ARTICLES:

art. 655134: 6-color chromotherapy unit for touchscreen

art.655139:Extension5meter spotlight/chromotherapyunit

(1 x ALL LIgHT / MAx 6 LIgHTS)

OpERATIng MOdES AdOpTEd FOR THE TOuCH SCREEn FOR THE

COnTROL OF RgB SOuRCE LIgHTS “gRAndES ARCHES”

Press the touch to exit the STAND BY screen and access the chromotherapy

controls.

ON / OFF: At the first touch of the desired color, the program is activated (by a

white confirmation frame around the symbol); The second program shuts off.

You could not activate two or more programs simultaneously.

After about 30 seconds of inoperation, the system returns to the STAND BY

screen.

PROGRAMS:

WARM COLOR CYCLE (RED): various shades of yellow and red; Full cycle 20“

approx.

RELAX COLOR CYCLE (GREEN): various shades of blue and green; Full cycle 20“

approx.

COLD COLOR COLD (BLUE): various shades of magenta and blue; Full cycle 20“

approx.

RGB CYCLE: Various combinations of previous cycles of about 60“.

CICLO COLORI CALDI (ROSSO)

WARM COLOR CYCLE (RED)

CICLO COLORI RELAX (VERDE)

RELAX COLOR CYCLE (GREEN)

CICLO COLORI FREDDI (BLU)

COLD COLOR CYCLE (BLUE)

OpERATIng MOdES AdOpTEd FOR THE TOuCH SCREEn FOR THE

dRIVER OF THE WATER FLOW COnTROL

1 - Control temperature of flow rate suppy by 4 output.

2 - Control of flow rate supply by 4 output.

3 - Opening selected output (white frame). Possibility to activate multiple

outputs simultaneously.

4 - By pass at the driver light (see previous section).

5 - Return to the water flow control.

N.B. If the output are closed and/or the flow is not working after less seconds

the dom is in stand-by.

<< puSH

4 USCITE

4OUTPUTLINES

3

PASSAGGIO CONTROLLO ACQUA

5

SWITCH WATER FLOW DRIVER

CAMBIO

SCHERMATA

4

puSH >>

PASSAGGIO CONTROLLO LUCI

SWITCH LIGHT DRIVER
