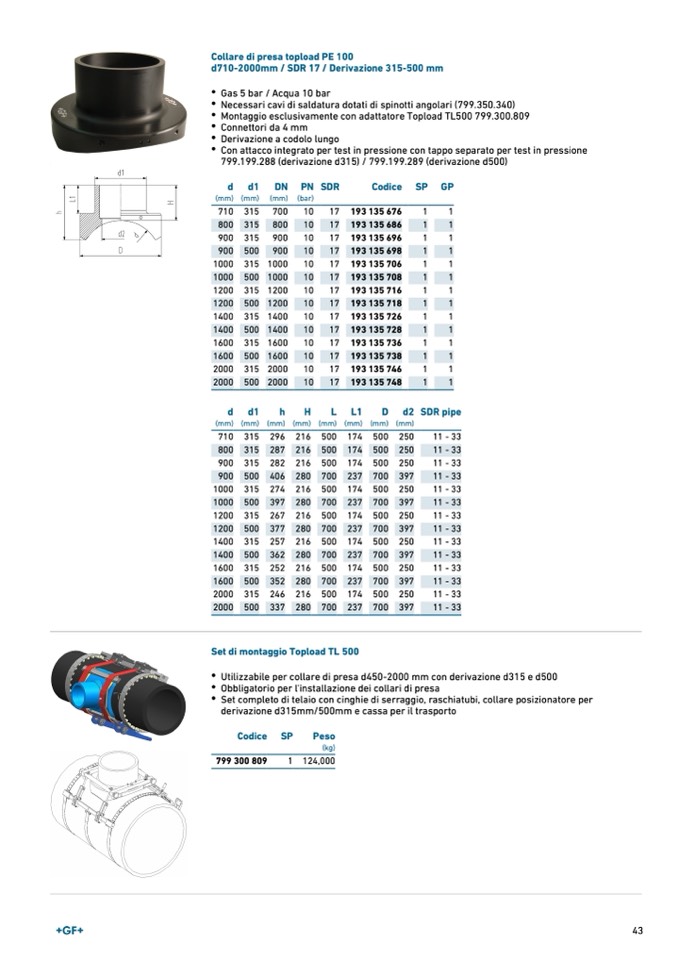

Collare di presa topload PE 100
d710-2000mm / SDR 17 / Derivazione 315-500 mm
•
Gas 5 bar / Acqua 10 bar
•
Necessari cavi di saldatura dotati di spinotti angolari (799.350.340)
•
Montaggio esclusivamente con adattatore Topload TL500 799.300.809
•
Connettori da 4 mm
•
Derivazione a codolo lungo
•
Con attacco integrato per test in pressione con tappo separato per test in pressione
799.199.288 (derivazione d315) / 799.199.289 (derivazione d500)
d d1
(mm) (mm)
DN PN SDR
(mm) (bar)
Codice SP GP
710 315 700
10
17
800 315 800
10
17
900 315 900
10
17
900 500 900
10
17
1000 315 1000
10
17
1000 500 1000
10
17
1200 315 1200
10
17
1200 500 1200
10
17
1400 315 1400
10
17
1400 500 1400
10
17
1600 315 1600
10
17
1600 500 1600
10
17
2000 315 2000
10
17
2000 500 2000
10
17
193 135 676
193 135 686
193 135 696
193 135 698
193 135 706
193 135 708
193 135 716
193 135 718
193 135 726
193 135 728
193 135 736
193 135 738
193 135 746
193 135 748
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
d d1
h
H
L L1
D d2 SDR pipe
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
710 315 296
800 315 287
900 315 282
900 500 406
1000 315 274
1000 500 397
1200 315 267
1200 500 377
1400 315 257
1400 500 362
1600 315 252
1600 500 352
2000 315 246
2000 500 337
216 500 174
216 500 174
216 500 174
280 700 237
216 500 174
280 700 237
216 500 174
280 700 237
216 500 174
280 700 237
216 500 174
280 700 237
216 500 174
280 700 237
500 250
500 250
500 250
700 397
500 250
700 397
500 250
700 397
500 250
700 397
500 250
700 397
500 250
700 397
11 - 33
11 - 33
11 - 33
11 - 33
11 - 33
11 - 33
11 - 33
11 - 33
11 - 33
11 - 33
11 - 33
11 - 33
11 - 33
11 - 33
Set di montaggio Topload TL 500
•
Utilizzabile per collare di presa d450-2000 mm con derivazione d315 e d500
•
Obbligatorio per l'installazione dei collari di presa
•
Set completo di telaio con cinghie di serraggio, raschiatubi, collare posizionatore per
derivazione d315mm/500mm e cassa per il trasporto
Codice SP
Peso
(kg)
799 300 809
1 124,000
