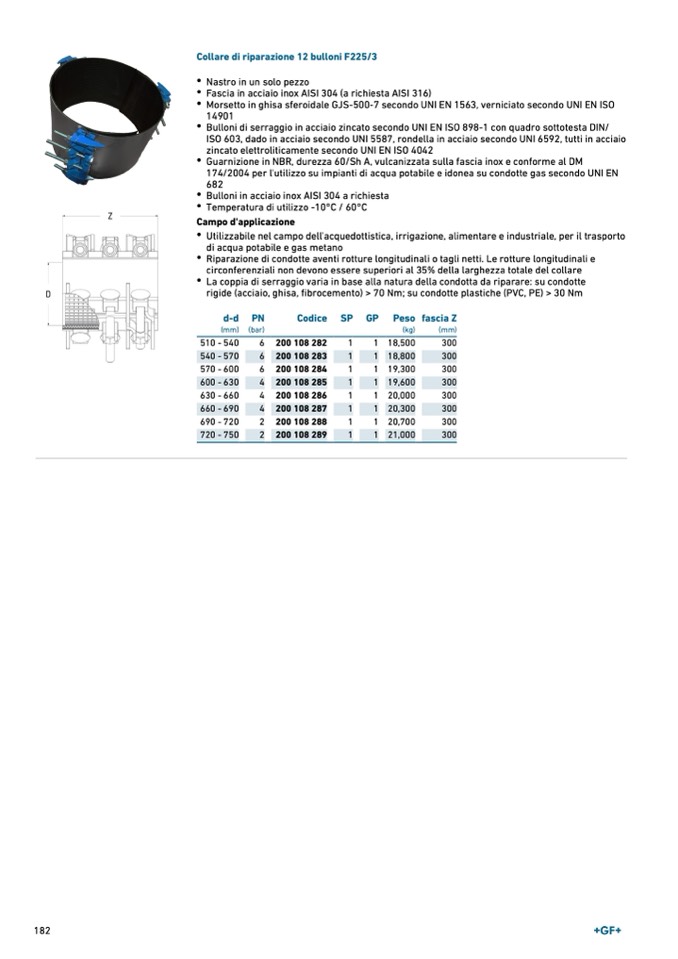

Collare di riparazione 12 bulloni F225/3

•

Nastro in un solo pezzo

•

Fascia in acciaio inox AISI 304 (a richiesta AISI 316)

•

Morsetto in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, verniciato secondo UNI EN ISO

14901

•

Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/

ISO 603, dado in acciaio secondo UNI 5587, rondella in acciaio secondo UNI 6592, tutti in acciaio

zincato elettroliticamente secondo UNI EN ISO 4042

•

Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM

174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN

682

•

Bulloni in acciaio inox AISI 304 a richiesta

•

Temperatura di utilizzo -10°C / 60°C

•

Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto

di acqua potabile e gas metano

Campo d'applicazione

•

Riparazione di condotte aventi rotture longitudinali o tagli netti. Le rotture longitudinali e

circonferenziali non devono essere superiori al 35% della larghezza totale del collare

•

La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte

rigide (acciaio, ghisa, fibrocemento) > 70 Nm; su condotte plastiche (PVC, PE) > 30 Nm

d-d PN

(mm) (bar)

510 - 540

6

540 - 570

6

570 - 600

6

600 - 630

4

630 - 660

4

660 - 690

4

690 - 720

2

720 - 750

2

Codice

200 108 282

200 108 283

200 108 284

200 108 285

200 108 286

200 108 287

200 108 288

200 108 289

SP GP

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Peso fascia Z

(kg)

(mm)

18,500

300

18,800

300

19,300

300

19,600

300

20,000

300

20,300

300

20,700

300

21,000

300

182
