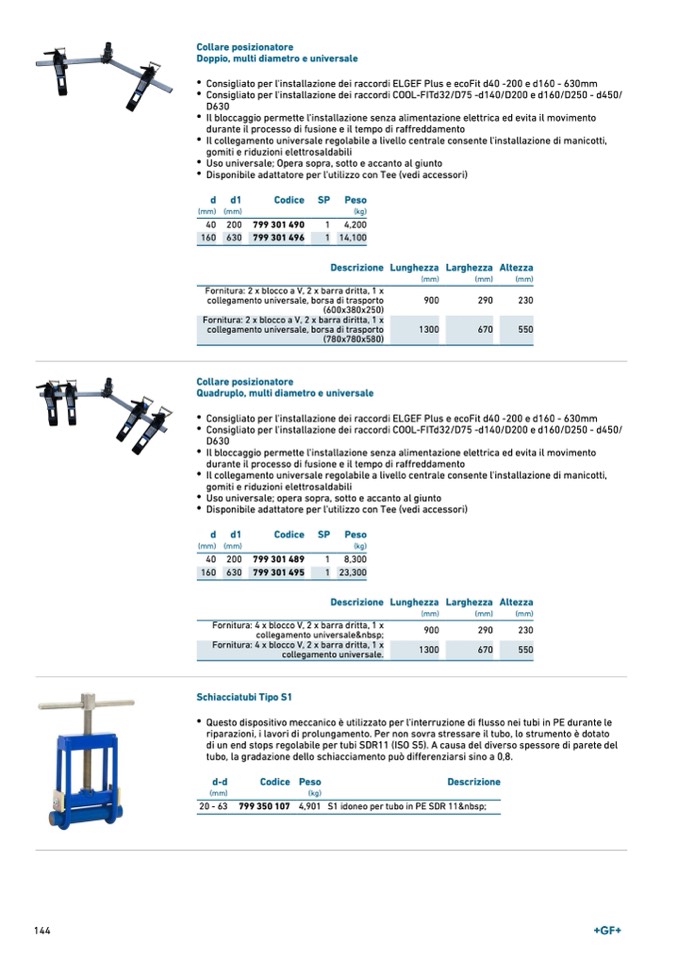

Collare posizionatore
Doppio, multi diametro e universale
•
Consigliato per l'installazione dei raccordi ELGEF Plus e ecoFit d40 -200 e d160 - 630mm
•
Consigliato per l'installazione dei raccordi COOL-FITd32/D75 -d140/D200 e d160/D250 - d450/
D630
•
Il bloccaggio permette l'installazione senza alimentazione elettrica ed evita il movimento
durante il processo di fusione e il tempo di raffreddamento
•
Il collegamento universale regolabile a livello centrale consente l'installazione di manicotti,
gomiti e riduzioni elettrosaldabili
•
Uso universale; Opera sopra, sotto e accanto al giunto
•
Disponibile adattatore per l'utilizzo con Tee (vedi accessori)
d d1
(mm) (mm)
40 200
160 630
Codice SP Peso
799 301 490
799 301 496
(kg)
1
4,200
1 14,100
Descrizione Lunghezza Larghezza Altezza
Fornitura: 2 x blocco a V, 2 x barra dritta, 1 x
collegamento universale, borsa di trasporto
(600x380x250)
Collare posizionatore
Quadruplo, multi diametro e universale
(mm)
(mm)
(mm)
900
290
230
1300
670
550
Fornitura: 2 x blocco a V, 2 x barra diritta, 1 x
collegamento universale, borsa di trasporto
(780x780x580)
•
Consigliato per l'installazione dei raccordi ELGEF Plus e ecoFit d40 -200 e d160 - 630mm
•
Consigliato per l'installazione dei raccordi COOL-FITd32/D75 -d140/D200 e d160/D250 - d450/
D630
•
Il bloccaggio permette l'installazione senza alimentazione elettrica ed evita il movimento
durante il processo di fusione e il tempo di raffreddamento
•
Il collegamento universale regolabile a livello centrale consente l'installazione di manicotti,
gomiti e riduzioni elettrosaldabili
•
Uso universale; opera sopra, sotto e accanto al giunto
•
Disponibile adattatore per l'utilizzo con Tee (vedi accessori)
d d1
(mm) (mm)
40 200
160 630
Codice SP Peso
799 301 489
799 301 495
(kg)
1
8,300
1 23,300
Descrizione Lunghezza Larghezza Altezza
Fornitura: 4 x blocco V, 2 x barra dritta, 1 x
collegamento universale
Schiacciatubi Tipo S1
(mm)
900
1300
(mm)
(mm)
290
230
670
550
Fornitura: 4 x blocco V, 2 x barra dritta, 1 x
collegamento universale.
•
Questo dispositivo meccanico è utilizzato per l'interruzione di flusso nei tubi in PE durante le
riparazioni, i lavori di prolungamento. Per non sovra stressare il tubo, lo strumento è dotato
di un end stops regolabile per tubi SDR11 (ISO S5). A causa del diverso spessore di parete del
tubo, la gradazione dello schiacciamento può differenziarsi sino a 0,8.
d-d
(mm)
20 - 63
Codice Peso
Descrizione
(kg)
799 350 107 4,901 S1 idoneo per tubo in PE SDR 11
144
