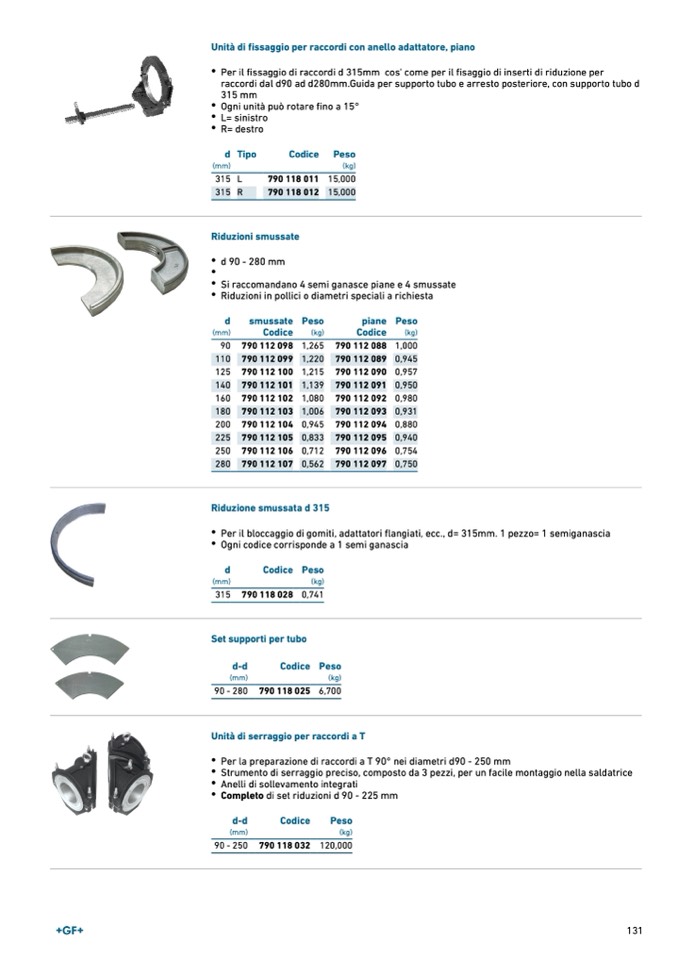

Unità di fissaggio per raccordi con anello adattatore, piano
•
Per il fissaggio di raccordi d 315mm cos' come per il fisaggio di inserti di riduzione per
raccordi dal d90 ad d280mm.Guida per supporto tubo e arresto posteriore, con supporto tubo d
315 mm
•
Ogni unità può rotare fino a 15°
•
L= sinistro
•
R= destro
dTipo
(mm)
315 L
315 R
Codice Peso
(kg)
15,000
15,000
•
Si raccomandano 4 semi ganasce piane e 4 smussate
•
Riduzioni in pollici o diametri speciali a richiesta
790 118 011
790 118 012
Riduzioni smussate
d
smussate
(mm)
Codice
90 790 112 098
110 790 112 099
125 790 112 100
140 790 112 101
160 790 112 102
180 790 112 103
200 790 112 104
225 790 112 105
250 790 112 106
280 790 112 107
•
d 90 - 280 mm
Peso
piane
(kg)
Codice
1,265 790 112 088
1,220 790 112 089
1,215 790 112 090
1,139 790 112 091
1,080 790 112 092
1,006 790 112 093
0,945 790 112 094
0,833 790 112 095
0,712 790 112 096
0,562 790 112 097
Peso
(kg)
1,000
0,945
0,957
0,950
0,980
0,931
0,880
0,940
0,754
0,750
Riduzione smussata d 315
•
Per il bloccaggio di gomiti, adattatori flangiati, ecc., d= 315mm. 1 pezzo= 1 semiganascia
•
Ogni codice corrisponde a 1 semi ganascia
d
(mm)
315
Codice Peso
(kg)
790 118 028 0,741
Set supporti per tubo
d-d
(mm)
90 - 280
Codice Peso
(kg)
790 118 025 6,700
Unità di serraggio per raccordi a T
•
Per la preparazione di raccordi a T 90° nei diametri d90 - 250 mm
•
Strumento di serraggio preciso, composto da 3 pezzi, per un facile montaggio nella saldatrice
•
Anelli di sollevamento integrati
•
Completo di set riduzioni d 90 - 225 mm
d-d
Codice
Peso
(mm)
(kg)
90 - 250 790 118 032 120,000
131
