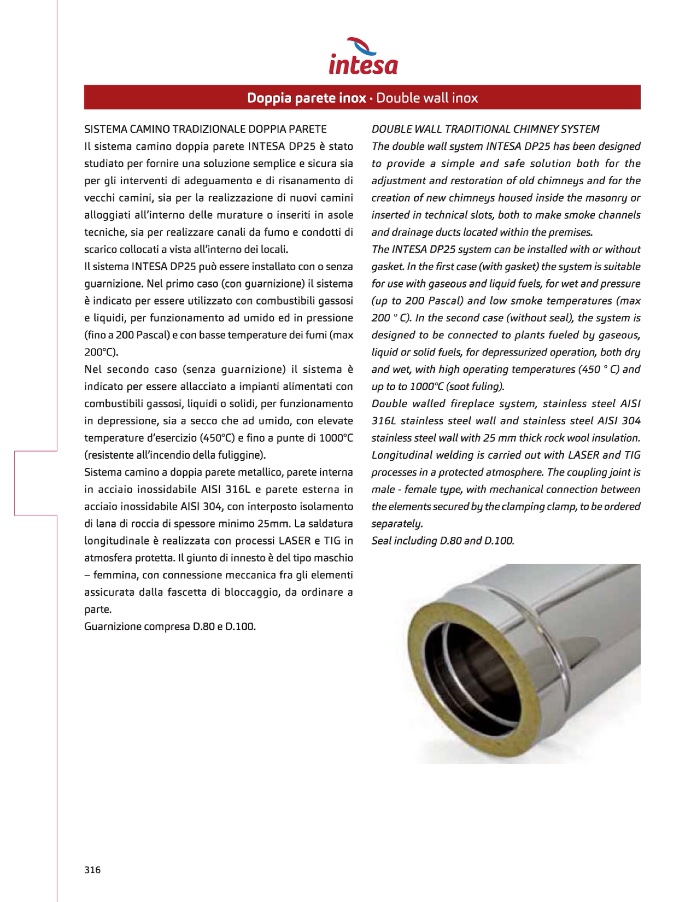

SISTEMACAMINOTRADIZIONALEDOPPIAPARETE

Il sistema camino doppia parete INTESA DP25 è stato

studiato per fornire una soluzione semplice e sicura sia

per gli interventi di adeguamento e di risanamento di

vecchi camini, sia per la realizzazione di nuovi camini

alloggiati all'interno delle murature o inseriti in asole

tecniche, sia per realizzare canali da fumo e condotti di

scarico collocati a vista all'interno dei locali.

Il sistema INTESADP25 può essereinstallato con o senza

guarnizione. Nel primo caso (con guarnizione) il sistema

è indicato per essere utilizzato con combustibili gassosi

e liquidi, per funzionamento ad umido ed in pressione

(fino a 200 Pascal)e con bassetemperature dei fumi (max

200°c).

Nel secondo caso (senza guarnizione)

il sistema è

indicato per essere allacciato a impianti alimentati con

combustibili gassosi, liquidi o solidi, per funzionamento

in depressione, sia a secco che ad umido, con elevate

temperature d'esercizio (450°() e fino a punte di 1000°(

(resistente all'incendio della fuliggine).

Sistema camino a doppia parete metallico, parete interna

in acciaio inossidabile AISI 316L e parete esterna in

acciaio inossidabile AISI 304, con interposto isolamento

di lana di roccia di spessore minimo 25mm. La saldatura

longitudinale è realizzata con processi LASERe TIG in

atmosfera protetta. Il giunto di innesto è del tipo maschio

- femmina, con connessione meccanica fra gli elementi

assicurata dalla fascetta di bloccaggio, da ordinare a

parte.

Guarnizione compresa 0.80 e 0.100.

DOUBLE

W

ALL TRADITIONALCHIMNEYSYSTEM

The double wall system INTESA DP25 has been designed

to provide

a simple and safe solution

both for the

adjustment and restoration of old chimneys and for the

creation of new chimneys housed inside the masonry or

inserted in technical slots, both to make smoke channels

and drainage ducts located within the premises.

The INTESADP25 system can be installed with or without

gasket. In the first case (with gasket) the system is suitable

for use with gaseous and liquid fuels, for wet and pressure

(up to 200 Pascal) and low smoke temperatures (max

200 ° C). In the second case (without seal), the system is

designed to be connected to plants fueled by gaseous,

liquid or so/id fuels, for depressurized operation, both dry

and wet, with high operating temperatures (450 ° C) and

up to to 1000°[ (soot fuling).

Double walled fireplace system, stainless steel A/SI

316L stainless steel wall and stainless steel A/SI 304

stainless steel wall with 25 mm thick rock wool insulation.

Longitudinal welding is carried out with LASERand T/G

processes in a protected atmosphere. The coupling joint is

male - female type, with mechanical connection between

the elements secured by the clamping clamp, to be ordered

separately.

Sealincluding O.BOand0.100.

316

-~

intesa

Doppia parete inox• Double wall inox
