Graphite thermoformed
panel
Pannello realizzato per iniezione in stampo di Polistirene
Espanso Sinterizzato (EPS) additivato con Grafito, a celle
chiuse, autoestinguente,
con densità EPS200 (spessore
32 mm) ed EPS150 (spessori 40, 50, 55 e 63 mm) accoppiato
adunarobust
a
lamin
a
inHIPSTER
M
OFOR
M
ATOda0,6m
m
di
spessore, di colore nero, che funge da barriera vapore.
L'EPSadditivato con grafite riduce la conducibilità termica del
mteriale e ne migliora le caratteristiche fisiche, quindi a parità
di spessore ne aumenta la resistenza termica.
La lamina in TER
M
OFOR
M
ATOgarantisce inoltre un rapido e
sicuro aggancio del tubo (diametro accettato 16 e 17 mm), un
ottimo accoppiamento
tra i pannelli per sovrapposizione
ad
incastro della lamina stessa ed una elevatissima resistenza al
calpestio.
La parte superiore del pannello è caratterizzata
da un reticolo
di nervature in rilievo, di altezza 3 mm, che hanno il compito
di distanziare
le tubazioni
dalla superficie sottostante
del
pannello
aumentando
l'area di contatto
tra il tubo ed il
massetto in calcestruzzo.
Il pannello èdi dimensioni 1400 x800 mm ed ha una superficie
utile di 1,12 m
2
,
la dimensione totale è 1450 x 850 mm poiché
la lamina in termoformato ha una sporgenza di 50 mm sui due
lati contigui per formare le fasce laterali di accoppiamento.
Il pannello è dotato di bugne di altezza 22 mm, l'altezza
complessiva dei pannelli è rispettivamente
di 32 mm, 40 mm,
50 mm e 63 mm, il passo di posa è di 5 cm e multipli, la parte
inferiore del pannello è liscia per un appoggio costante al
massetto sottostante.
Descrizione
Oescription
Spessore lastra isolante• lnsulating plate thickness • mm
Altezza bugna• Clew height • mm
Altezza totale pannello• Total panel height • mm
Dimensioniutili•Usefuldimensions •mm
Dimensionitotali• Total dimensions •mm
Superficiepannello• Pane[ surface •m
2
pz/scatola •pcs/box
m
2
/scatola •m
2
/box
Panel made by injection into a mold of Sintered Expanded
Polystyrene (EPS)with additive with Graphite, with closed cells,
self-extinguishing, with density EPS200 (thickness 32 mm) and
EPS150 (thicknesses 40, 50, 55 and 63 mm) coupled to a sturdy
sheetTHER
M
OFOR
M
EDHIPS0.6m
m
thick,blackincolor,which
acts as a vapor barrier.
The EPS with the addition of graphite reduces the thermal
conductivity
of the
materiai
and improves
its physical
characteristics, thus increasing its thermal resistance for the
same thickness.
The THER
M
OFOR
M
EDsheet also guarantees
a quick and
safe coupling of the pipe (accepted dia meter 16 and 17 mm),
an excellent
coupling between the panels by interlocking
overlapping of the sheet itself and a very high resistance to
trampling.
The upper part of the panel is characterized
by a network of
raised ribs, 3 mm high, which have the task of distancing the
pipes from the underlying surface of the pane I by increasing the
contact area between the pipe and the concrete screed.
The panel is 1400 x 800 mm in size and has a useful surface of
1.12 m
2
,
the total size is 1450 x 850 mm since the thermoformed
sheet has a projection of 50 mm on the two contiguous sides to
form the lateral coupling bands.
The panel is equipped with 22 mm high bosses, the overall height
ofthe panels is respectively 32 mm, 40 mm, 50 mm and 63 mm,
the installation pitch is 5 cm and multiples, the lower part of the
panel is smooth for constant support on the underlying screed.
-~
intesa

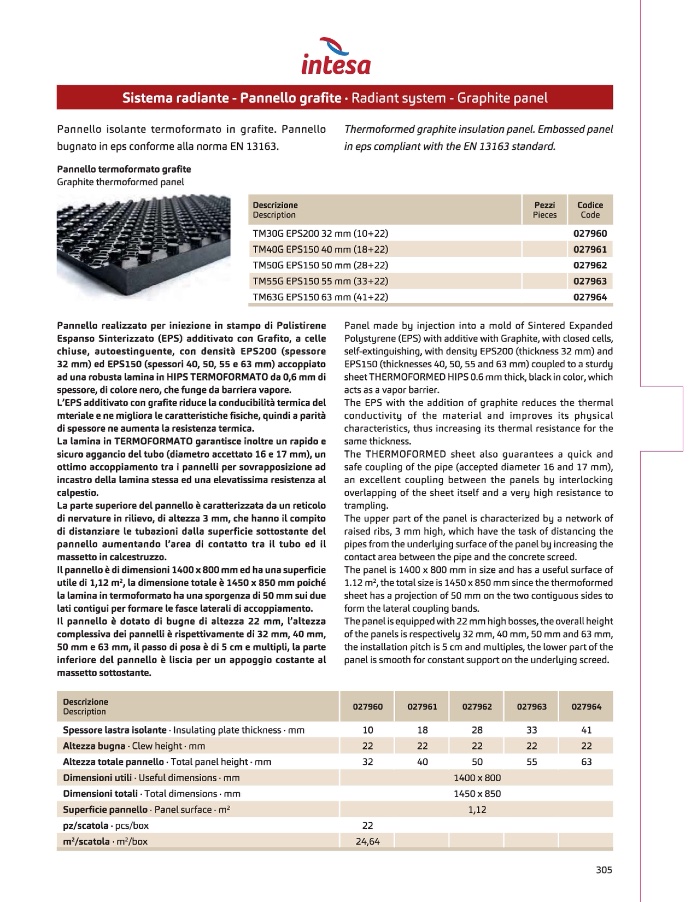

Sistema radiante - Pannello grafite• Radiant system - Graphite panel
Pannello
isolante
termoformato
in grafite.
Pannello
Thermoformed graphite insulation pane/. Embossedpane/
bugnato in eps conforme alla norma EN 13163.
in eps compliant with the EN 13163 standard.
Pannello termoformato grafite
Descrizione
Oescription
T
M
30G EPS200 32 mm (10+22)
T
M
40G EPS150 40 mm (18+22)
T
M
50G EPS150 50 mm (28+22)
T
M
55GEPS150 55 mm (33+22)
T
M
63GEPS150 63 mm (41+22)
Pezzi
Pieces
Codice
Code
027960
027961
027962
027963
027964
027960
10
22
32
22
24,64
027961
027962
027963
027964
18
28
33
41
22
22
22
22
40
50
55
63
1400x800
1450x 850
1,12
