I

SPECIFICHETECNICHE.TECHNICALDETAILS

• Resistenza alla pressione e tenuta controllate

• Resa termica controllata e registrata secondo EN442

• Adatto per impianti di riscaldamento ad acqua calda

secondo DIN18380 e qualità dell'acqua secondo VOI2035

• Temperatura di esercizio massima ammissibile: 120°c

• Pressione di esercizio max: 2-4 colonne 12 bar/ 1200 kPa;

5-6 colonne 10 bar/ 1000 kPa

• Imballaggio sicuro per il trasporto, su richiesta suddivisione

pallet per appartamento

• 5 profondità: 65-225

mm (a 2-6 colonne)

• 21 altezze standard: 180-3000

mm

• Larghezza: • calcolo: Numero di elementi x 45

mm;

• gradazione della larghezza: 45

mm (1 elemento); •

larghezza minima:270 m

m

(6elementi); •larghezza

massima per blocco: 450-2700 mm (in funzione di

profondità ed altezza); •larghezza massima totale: 3

blocchi (da assemblare in cantiere, modello ad alta

pressione: 1 blocco)

•

M

ontaggio possibile come panca: •altezza massima dello

scaldambiente: 350 mm;•altezza con mensola (regolabile,

senza panca): 465-710 mm;• le mensole devono essere

ordinate come accessori con sovrapprezzo

• Attacchi a 2 tubi, laterali

• RAL9016

• Pressure resistance and sealing controlled

• Thermal performance monitored and recorded according to

EN 442

• Suitable far heating hot water according to din 18380 and

water quality according to VOI2035

•

M

aximum allowable operating temperature:

120°(

•

M

aximum operating pressure: 2-4 columns 12 bar/ 1200 kPa;

5-6 columns 10 bar/ 1000 kPa

• Safe packaging far the trasport, on request subdivision pallets

per apartment

• 5 depths: 65-225 mm (2-6 columns)

• 21 standard heights: 180-3000 mm

•

W

idth: calculation: number of elements x 45 mm; gradation

of the width: 45 mm (1 element);

minimum

width: 270

mm (6 elements);

mximum width far block: 450-2700 mm

(according of depth and height); maximum width: 3 blocks

(the construction site; high pressure model: 1 block)

• Possible assembly

as a bench: radiator

miximum height:

3501 mm; height with shelf (adjustable without bench): 465-

710 mm; shelves must be ordered as an accessory with extra

charge

• Connections with 2 pipes, lateral

• RAL9016

284

-~

intesa

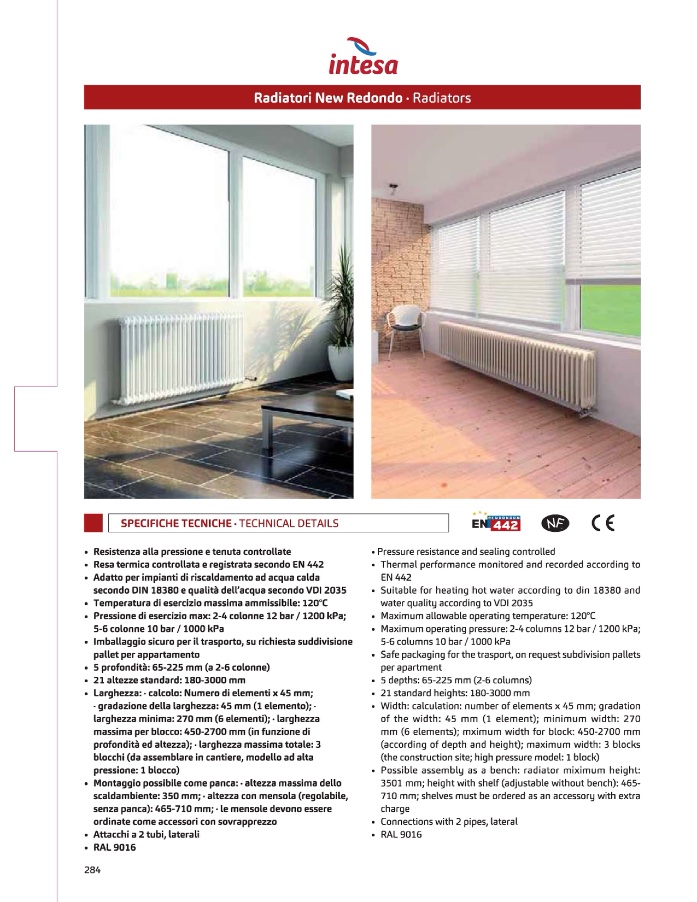

Radiatori New Redondo • Radiators
