MADE IN ITALY
Prodotti Industriali

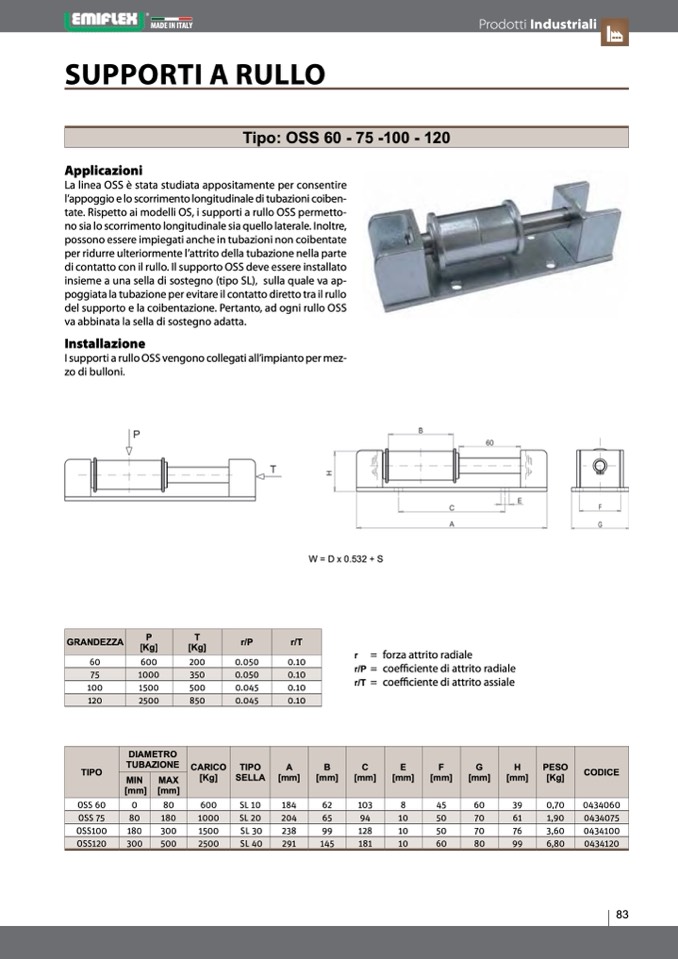

SUPPoRTi A RULLo
Tipo: OSS 60 - 75 -100 - 120
Applicazioni
La linea OSS è stata studiata appositamente per consentire
l’appoggio e lo scorrimento longitudinale di tubazioni coiben-
tate. Rispetto ai modelli OS, i supporti a rullo OSS permetto-
no sia lo scorrimento longitudinale sia quello laterale. Inoltre,
possono essere impiegati anche in tubazioni non coibentate
per ridurre ulteriormente l’attrito della tubazione nella parte
di contatto con il rullo. Il supporto OSS deve essere installato
insieme a una sella di sostegno (tipo SL), sulla quale va ap-
poggiata la tubazione per evitare il contatto diretto tra il rullo
del supporto e la coibentazione. pertanto, ad ogni rullo OSS
va abbinata la sella di sostegno adatta.
Installazione
I supporti a rullo OSS vengono collegati all’impianto per mez-
zo di bulloni.
W = D x 0.532 + S
r = forza attrito radiale
r/P = coefficiente di attrito radiale
r/T = coefficiente di attrito assiale
GRANDEZZA
P
[Kg]
T
[Kg]
r/P
r/T
60
600
200
0.050
0.10
75
1000
350
0.050
0.10
100
1500
500
0.045
0.10
120
2500
850
0.045
0.10
TIPO
DIAMETRO
TUBAZIONE
CARICO
[Kg]
TIPO
SELLA
A
[mm]
B
[mm]
C
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
PESO
[Kg]
CODICE
MIN
[mm]
MAX
[mm]
OSS 60
0
80
600
SL 10
184
62
103
8
45
60
39
0,70
0434060
OSS 75
80
180
1000
SL 20
204
65
94
10
50
70
61
1,90
0434075
OSS100
180
300
1500
SL 30
238
99
128
10
50
70
76
3,60
0434100
OSS120
300
500
2500
SL 40
291
145
181
10
60
80
99
6,80
0434120
83
