Prodotti Industriali

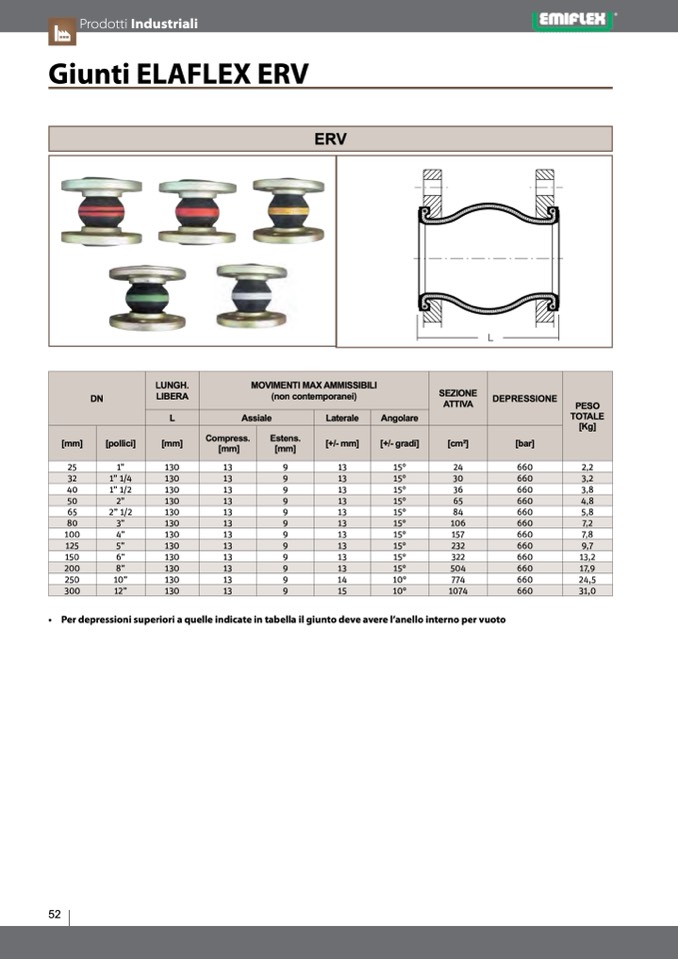

Giunti ELAFLEX ERV

ERV

L

DN

LUNGH.

LIBERA

MOVIMENTI MAX AMMISSIBILI

(non contemporanei)

SEZIONE

ATTIVA

DEPRESSIONE

PESO

TOTALE

[Kg]

L

Assiale

Laterale

Angolare

[mm]

[pollici]

[mm]

Compress.

[mm]

Estens.

[mm]

[+/- mm]

[+/- gradi]

[cm2]

[bar]

25

1”

130

13

9

13

15°

24

660

2,2

32

1” 1/4

130

13

9

13

15°

30

660

3,2

40

1” 1/2

130

13

9

13

15°

36

660

3,8

50

2”

130

13

9

13

15°

65

660

4,8

65

2” 1/2

130

13

9

13

15°

84

660

5,8

80

3”

130

13

9

13

15°

106

660

7,2

100

4”

130

13

9

13

15°

157

660

7,8

125

5”

130

13

9

13

15°

232

660

9,7

150

6”

130

13

9

13

15°

322

660

13,2

200

8”

130

13

9

13

15°

504

660

17,9

250

10”

130

13

9

14

10°

774

660

24,5

300

12”

130

13

9

15

10°

1074

660

31,0

• Per depressioni superiori a quelle indicate in tabella il giunto deve avere l’anello interno per vuoto

52
