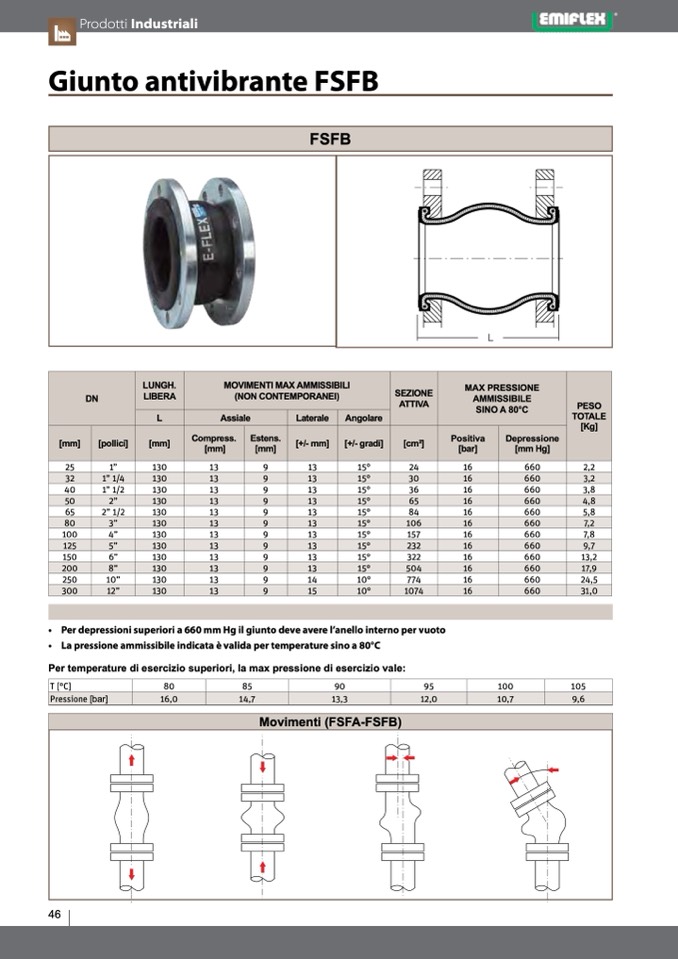

Giunto antivibrante FSFB
FSFB
L
DN
LUNGH.
LIBERA
MOVIMENTI MAX AMMISSIBILI
(NON CONTEMPORANEI)
SEZIONE
ATTIVA
MAX PRESSIONE
AMMISSIBILE
SINO A 80°C
PESO
TOTALE
[Kg]
L
Assiale
Laterale
Angolare
[mm]
[pollici]
[mm]
Compress.
[mm]
Estens.
[mm]
[+/- mm]
[+/- gradi]
[cm2]
Positiva
[bar]
Depressione
[mm Hg]
25
1”
130
13
9
13
15°
24
16
660
2,2
32
1” 1/4
130
13
9
13
15°
30
16
660
3,2
40
1” 1/2
130
13
9
13
15°
36
16
660
3,8
50
2”
130
13
9
13
15°
65
16
660
4,8
65
2” 1/2
130
13
9
13
15°
84
16
660
5,8
80
3”
130
13
9
13
15°
106
16
660
7,2
100
4”
130
13
9
13
15°
157
16
660
7,8
125
5”
130
13
9
13
15°
232
16
660
9,7
150
6”
130
13
9
13
15°
322
16
660
13,2
200
8”
130
13
9
13
15°
504
16
660
17,9
250
10”
130
13
9
14
10°
774
16
660
24,5
300
12”
130
13
9
15
10°
1074
16
660
31,0
• Per depressioni superiori a 660 mm Hg il giunto deve avere l’anello interno per vuoto
• La pressione ammissibile indicata è valida per temperature sino a 80°C
Per temperature di esercizio superiori, la max pressione di esercizio vale:
T [°C]
80
85
90
95
100
105
Pressione [bar]
16,0
14,7
13,3
12,0
10,7
9,6
Movimenti (FSFA-FSFB)
