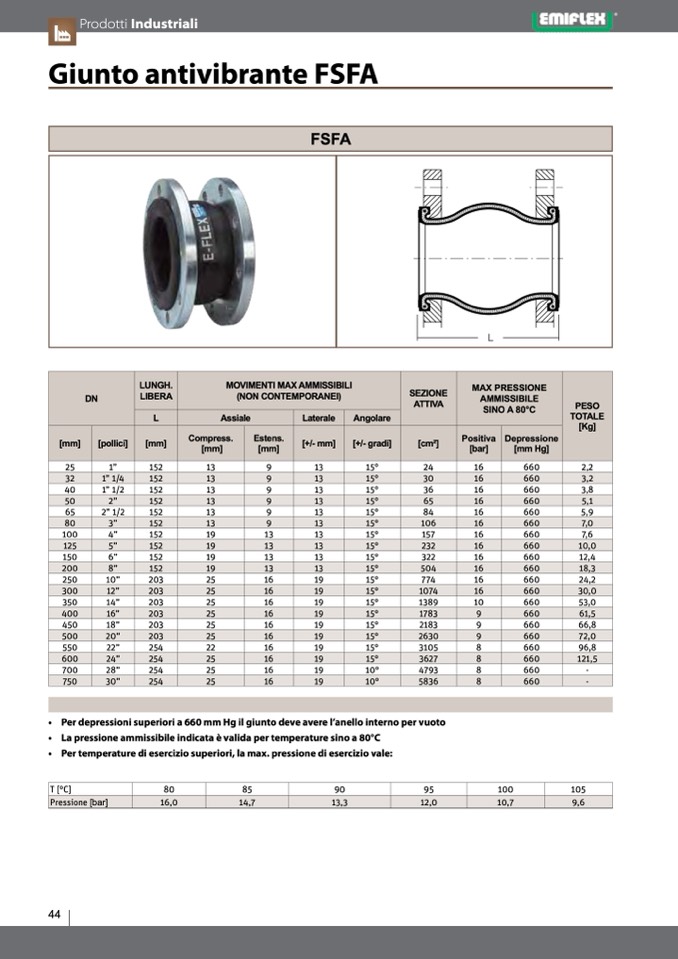

Prodotti Industriali
Giunto antivibrante FSFA
FSFA
L
DN
LUNGH.
LIBERA
MOVIMENTI MAX AMMISSIBILI
(NON CONTEMPORANEI)
SEZIONE
ATTIVA
MAX PRESSIONE
AMMISSIBILE
SINO A 80°C
PESO
TOTALE
[Kg]
L
Assiale
Laterale
Angolare
[mm]
[pollici]
[mm]
Compress.
[mm]
Estens.
[mm]
[+/- mm]
[+/- gradi]
[cm2]
Positiva
[bar]
Depressione
[mm Hg]
25
1”
152
13
9
13
15°
24
16
660
2,2
32
1” 1/4
152
13
9
13
15°
30
16
660
3,2
40
1” 1/2
152
13
9
13
15°
36
16
660
3,8
50
2”
152
13
9
13
15°
65
16
660
5,1
65
2” 1/2
152
13
9
13
15°
84
16
660
5,9
80
3”
152
13
9
13
15°
106
16
660
7,0
100
4”
152
19
13
13
15°
157
16
660
7,6
125
5”
152
19
13
13
15°
232
16
660
10,0
150
6”
152
19
13
13
15°
322
16
660
12,4
200
8”
152
19
13
13
15°
504
16
660
18,3
250
10”
203
25
16
19
15°
774
16
660
24,2
300
12”
203
25
16
19
15°
1074
16
660
30,0
350
14”
203
25
16
19
15°
1389
10
660
53,0
400
16”
203
25
16
19
15°
1783
9
660
61,5
450
18”
203
25
16
19
15°
2183
9
660
66,8
500
20”
203
25
16
19
15°
2630
9
660
72,0
550
22”
254
22
16
19
15°
3105
8
660
96,8
600
24”
254
25
16
19
15°
3627
8
660
121,5
700
28”
254
25
16
19
10°
4793
8
660
-
750
30”
254
25
16
19
10°
5836
8
660
-
• Per depressioni superiori a 660 mm Hg il giunto deve avere l’anello interno per vuoto
• La pressione ammissibile indicata è valida per temperature sino a 80°C
• Per temperature di esercizio superiori, la max. pressione di esercizio vale:
T [°C]
80
85
90
95
100
105
Pressione [bar]
16,0
14,7
13,3
12,0
10,7
9,6
