Prodotti Industriali

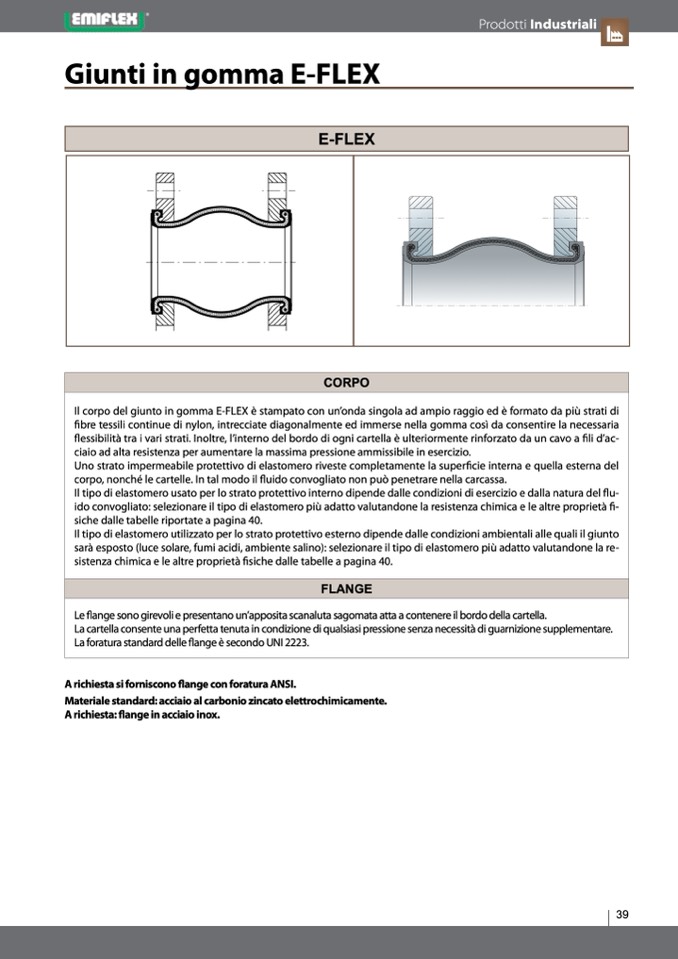

Giunti in gomma E-FLEX
E-FLEX
CORPO
Il corpo del giunto in gomma E-FLEX è stampato con un’onda singola ad ampio raggio ed è formato da più strati di
fibre tessili continue di nylon, intrecciate diagonalmente ed immerse nella gomma così da consentire la necessaria
flessibilità tra i vari strati. Inoltre, l’interno del bordo di ogni cartella è ulteriormente rinforzato da un cavo a fili d’ac-
ciaio ad alta resistenza per aumentare la massima pressione ammissibile in esercizio.
Uno strato impermeabile protettivo di elastomero riveste completamente la superficie interna e quella esterna del
corpo, nonché le cartelle. In tal modo il fluido convogliato non può penetrare nella carcassa.
Il tipo di elastomero usato per lo strato protettivo interno dipende dalle condizioni di esercizio e dalla natura del flu-
ido convogliato: selezionare il tipo di elastomero più adatto valutandone la resistenza chimica e le altre proprietà fi-
siche dalle tabelle riportate a pagina 40.
Il tipo di elastomero utilizzato per lo strato protettivo esterno dipende dalle condizioni ambientali alle quali il giunto
sarà esposto (luce solare, fumi acidi, ambiente salino): selezionare il tipo di elastomero più adatto valutandone la re-
sistenza chimica e le altre proprietà fisiche dalle tabelle a pagina 40.
FLANGE
Le flange sono girevoli e presentano un’apposita scanaluta sagomata atta a contenere il bordo della cartella.
La cartella consente una perfetta tenuta in condizione di qualsiasi pressione senza necessità di guarnizione supplementare.
La foratura standard delle flange è secondo UNI 2223.
A richiesta si forniscono flange con foratura ANSI.
Materiale standard: acciaio al carbonio zincato elettrochimicamente.
A richiesta: flange in acciaio inox.
39
