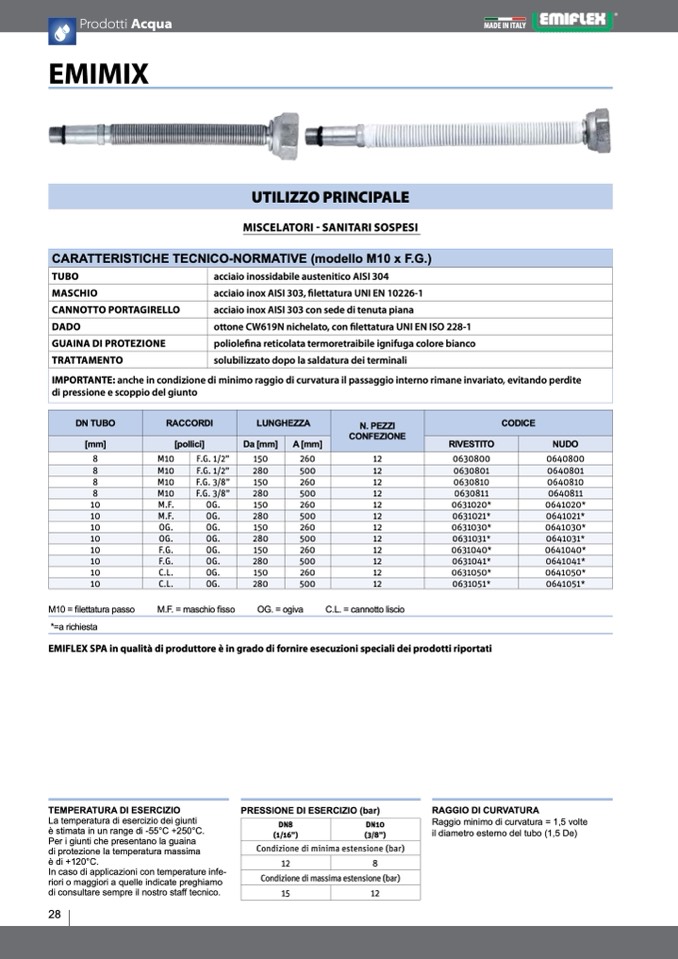

Prodotti Acqua
MADE IN ITALY
EMiMiX
UTILIZZO PRINCIPALE
MiScELAToRi - SANiTARi SoSPESi
CARATTERISTICHE TECNICO-NORMATIVE (modello M10 x F.G.)
TUBo
acciaio inossidabile austenitico AISI 304
MASchio
acciaio inox AISI 303, filettatura UNI EN 10226-1
cANNoTTo PoRTAGiRELLo
acciaio inox AISI 303 con sede di tenuta piana
dAdo
ottone CW619N nichelato, con filettatura UNI EN ISO 228-1
GUAiNA di PRoTEzioNE
poliolefina reticolata termoretraibile ignifuga colore bianco
TRATTAMENTo
solubilizzato dopo la saldatura dei terminali
iMPoRTANTE: anche in condizione di minimo raggio di curvatura il passaggio interno rimane invariato, evitando perdite
di pressione e scoppio del giunto
DN TUBO
RACCORDI
LUNGHEZZA
N. PEZZI
CONFEZIONE
CODICE
[mm]
[pollici]
Da [mm]
A [mm]
RIVESTITO
NUDO
8
M10
F.G. 1/2”
150
260
12
0630800
0640800
8
M10
F.G. 1/2”
280
500
12
0630801
0640801
8
M10
F.G. 3/8”
150
260
12
0630810
0640810
8
M10
F.G. 3/8”
280
500
12
0630811
0640811
10
M.F.
OG.
150
260
12
0631020*
0641020*
10
M.F.
OG.
280
500
12
0631021*
0641021*
10
OG.
OG.
150
260
12
0631030*
0641030*
10
OG.
OG.
280
500
12
0631031*
0641031*
10
F.G.
OG.
150
260
12
0631040*
0641040*
10
F.G.
OG.
280
500
12
0631041*
0641041*
10
C.L.
OG.
150
260
12
0631050*
0641050*
10
C.L.
OG.
280
500
12
0631051*
0641051*
M10 = filettatura passo
M.F. = maschio fisso
OG. = ogiva
C.L. = cannotto liscio
*=a richiesta
EMiFLEX SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportati
TEMPERATURA DI ESERCIZIO
La temperatura di esercizio dei giunti
è stimata in un range di -55°C +250°C.
Per i giunti che presentano la guaina
di protezione la temperatura massima
è di +120°C.
In caso di applicazioni con temperature infe-
riori o maggiori a quelle indicate preghiamo
di consultare sempre il nostro staff tecnico.
28
PRESSIONE DI ESERCIZIO (bar)
RAGGIO DI CURVATURA
Raggio minimo di curvatura = 1,5 volte
il diametro esterno del tubo (1,5 De)
DN8
(1/16”)
DN10
(3/8”)
Condizione di minima estensione (bar)
12
8
Condizione di massima estensione (bar)
15
12
