MADE IN ITALY
Prodotti Gas

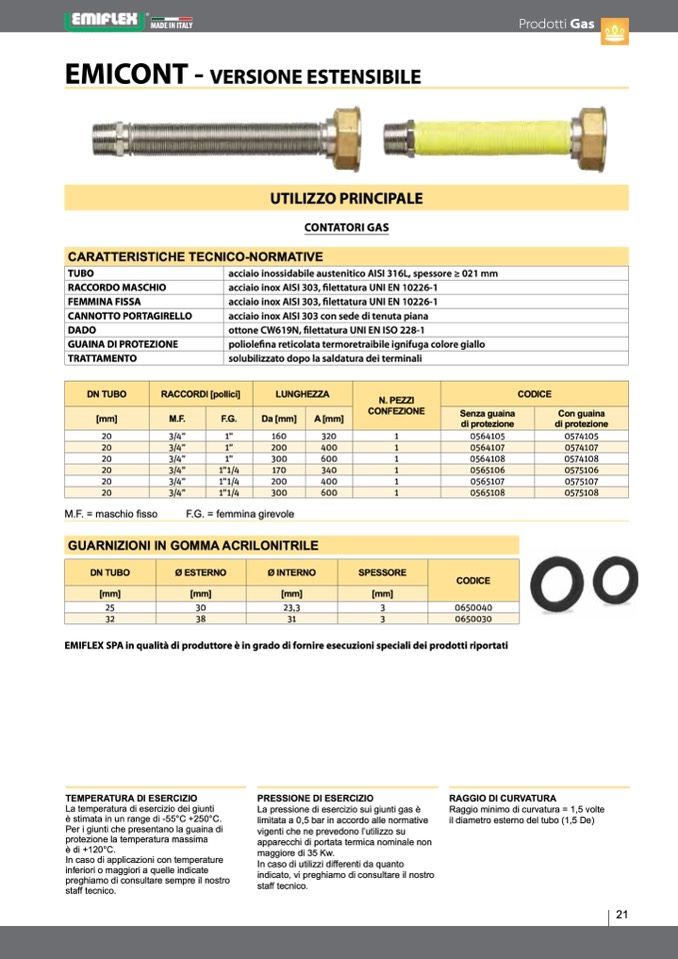

EMicoNT -
VERSioNE ESTENSiBiLE
UTiLizzo PRiNciPALE
coNTAToRi GAS
CARATTERISTICHE TECNICO-NORMATIVE
TUBo
acciaio inossidabile austenitico AISI 316L, spessore ≥ 021 mm
RAccoRdo MASchio
acciaio inox AISI 303, filettatura UNI EN 10226-1
FEMMiNA FiSSA
acciaio inox AISI 303, filettatura UNI EN 10226-1
cANNoTTo PoRTAGiRELLo
acciaio inox AISI 303 con sede di tenuta piana
dAdo
ottone CW619N, filettatura UNI EN ISO 228-1
GUAiNA di PRoTEzioNE
poliolefina reticolata termoretraibile ignifuga colore giallo
TRATTAMENTo
solubilizzato dopo la saldatura dei terminali
DN TUBO
RACCORDI [pollici]
LUNGHEZZA
N. PEZZI
CONFEZIONE
CODICE
[mm]
M.F.
F.G.
Da [mm]
A [mm]
Senza guaina
di protezione
Con guaina
di protezione
20
3/4”
1”
160
320
1
0564105
0574105
20
3/4”
1”
200
400
1
0564107
0574107
20
3/4”
1”
300
600
1
0564108
0574108
20
3/4”
1”1/4
170
340
1
0565106
0575106
20
3/4”
1”1/4
200
400
1
0565107
0575107
20
3/4”
1”1/4
300
600
1
0565108
0575108
M.F. = maschio fisso
F.G. = femmina girevole
GUARNIZIONI IN GOMMA ACRILONITRILE
EMiFLEX SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportati
DN TUBO
Ø ESTERNO
Ø INTERNO
SPESSORE
CODICE
[mm]
[mm]
[mm]
[mm]
25
30
23,3
3
0650040
32
38
31
3
0650030
TEMPERATURA DI ESERCIZIO
La temperatura di esercizio dei giunti
è stimata in un range di -55°C +250°C.
Per i giunti che presentano la guaina di
protezione la temperatura massima
è di +120°C.
In caso di applicazioni con temperature
inferiori o maggiori a quelle indicate
preghiamo di consultare sempre il nostro
staff tecnico.
PRESSIONE DI ESERCIZIO
La pressione di esercizio sui giunti gas è
limitata a 0,5 bar in accordo alle normative
vigenti che ne prevedono l’utilizzo su
apparecchi di portata termica nominale non
maggiore di 35 Kw.
In caso di utilizzi differenti da quanto
indicato, vi preghiamo di consultare il nostro
staff tecnico.
RAGGIO DI CURVATURA
Raggio minimo di curvatura = 1,5 volte
il diametro esterno del tubo (1,5 De)
21
