Prodotti Gas
MADE IN ITALY

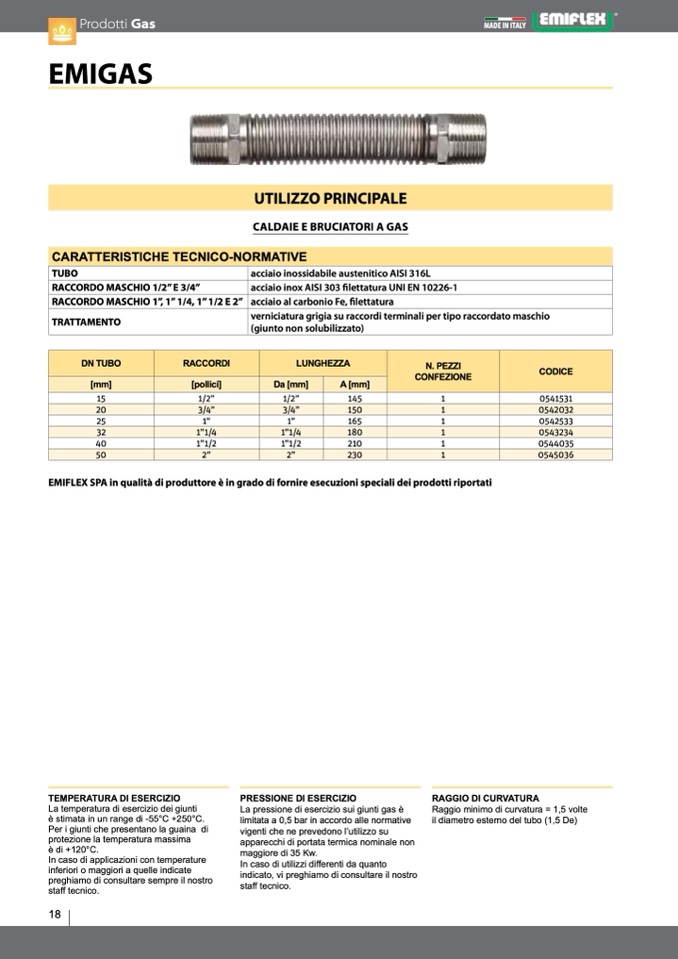

EMiGAS
UTiLizzo PRiNciPALE
cALdAiE E BRUciAToRi A GAS
CARATTERISTICHE TECNICO-NORMATIVE
TUBo
acciaio inossidabile austenitico AISI 316L
RACCORDO MASCHIO 1/2” E 3/4”
acciaio inox AISI 303 filettatura UNI EN 10226-1
RACCORDO MASCHIO 1”, 1” 1/4, 1” 1/2 E 2”
acciaio al carbonio Fe, filettatura
TRATTAMENTo
verniciatura grigia su raccordi terminali per tipo raccordato maschio
(giunto non solubilizzato)
DN TUBO
RACCORDI
LUNGHEZZA
N. PEZZI
CONFEZIONE
CODICE
[mm]
[pollici]
Da [mm]
A [mm]
15
1/2”
1/2”
145
1
0541531
20
3/4”
3/4”
150
1
0542032
25
1”
1”
165
1
0542533
32
1”1/4
1”1/4
180
1
0543234
40
1”1/2
1”1/2
210
1
0544035
50
2”
2”
230
1
0545036
EMiFLEX SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportati
TEMPERATURA DI ESERCIZIO
La temperatura di esercizio dei giunti
è stimata in un range di -55°C +250°C.
Per i giunti che presentano la guaina di
protezione la temperatura massima
è di +120°C.
In caso di applicazioni con temperature
inferiori o maggiori a quelle indicate
preghiamo di consultare sempre il nostro
staff tecnico.
18
PRESSIONE DI ESERCIZIO
La pressione di esercizio sui giunti gas è
limitata a 0,5 bar in accordo alle normative
vigenti che ne prevedono l’utilizzo su
apparecchi di portata termica nominale non
maggiore di 35 Kw.
In caso di utilizzi differenti da quanto
indicato, vi preghiamo di consultare il nostro
staff tecnico.
RAGGIO DI CURVATURA
Raggio minimo di curvatura = 1,5 volte
il diametro esterno del tubo (1,5 De)
