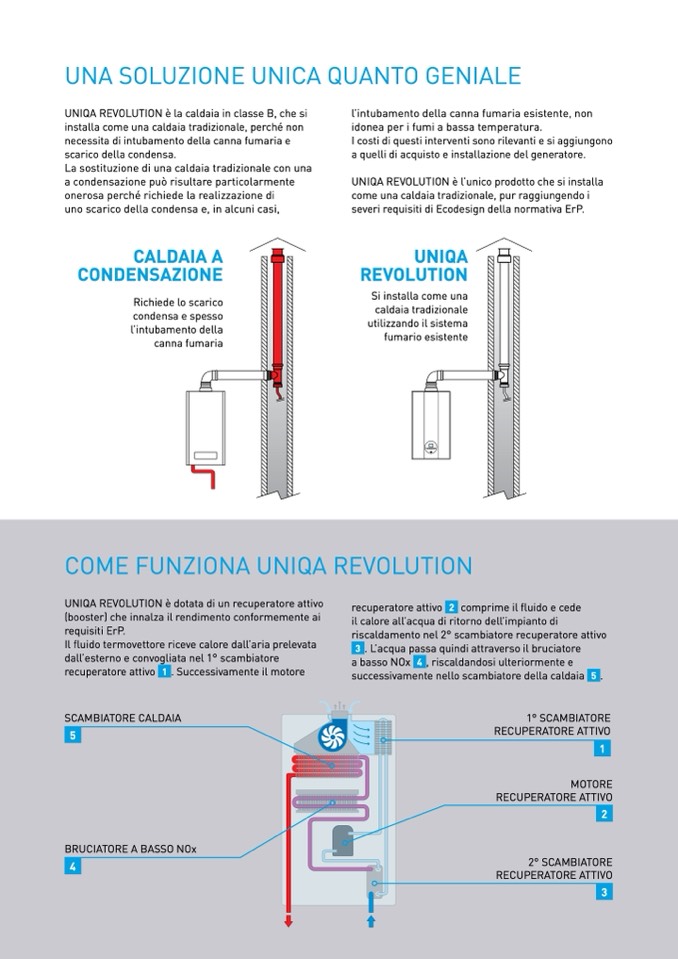

UnA SoLUZIonE UnICA qUAnto GEnIALE
UnIqA REVoLUtIon è la caldaia in classe B, che si
installa come una caldaia tradizionale, perché non
necessita di intubamento della canna fumaria e
scarico della condensa.
La sostituzione di una caldaia tradizionale con una
a condensazione può risultare particolarmente
onerosa perché richiede la realizzazione di
uno scarico della condensa e, in alcuni casi,
CALDAIA A
CONDENSAZIONE
Richiede lo scarico
condensa e spesso
l’intubamento della
canna fumaria
l’intubamento della canna fumaria esistente, non
idonea per i fumi a bassa temperatura.
I costi di questi interventi sono rilevanti e si aggiungono
a quelli di acquisto e installazione del generatore.
UnIqA REVoLUtIon è l’unico prodotto che si installa
come una caldaia tradizionale, pur raggiungendo i
severi requisiti di Ecodesign della normativa ErP.
CoME FUnZIonA UnIqA REVoLUtIon
UnIqA REVoLUtIon è dotata di un recuperatore attivo
(booster) che innalza il rendimento conformemente ai
requisiti ErP.
Il fluido termovettore riceve calore dall’aria prelevata
dall’esterno e convogliata nel 1° scambiatore
recuperatore attivo 1 . Successivamente il motore
SCAMBIAtoRE CALDAIA
5
BRUCIAtoRE A BASSo nox
4
recuperatore attivo 2 comprime il fluido e cede
il calore all’acqua di ritorno dell’impianto di
riscaldamento nel 2° scambiatore recuperatore attivo
3 . L’acqua passa quindi attraverso il bruciatore
a basso nox 4 , riscaldandosi ulteriormente e
successivamente nello scambiatore della caldaia 5 .
1° SCAMBIAtoRE
RECUPERAtoRE AttIVo
1
MotoRE
RECUPERAtoRE AttIVo
2
2° SCAMBIAtoRE
RECUPERAtoRE AttIVo
REVOLUTION
UNIqA
Si installa come una
caldaia tradizionale
utilizzando il sistema
fumario esistente
3
