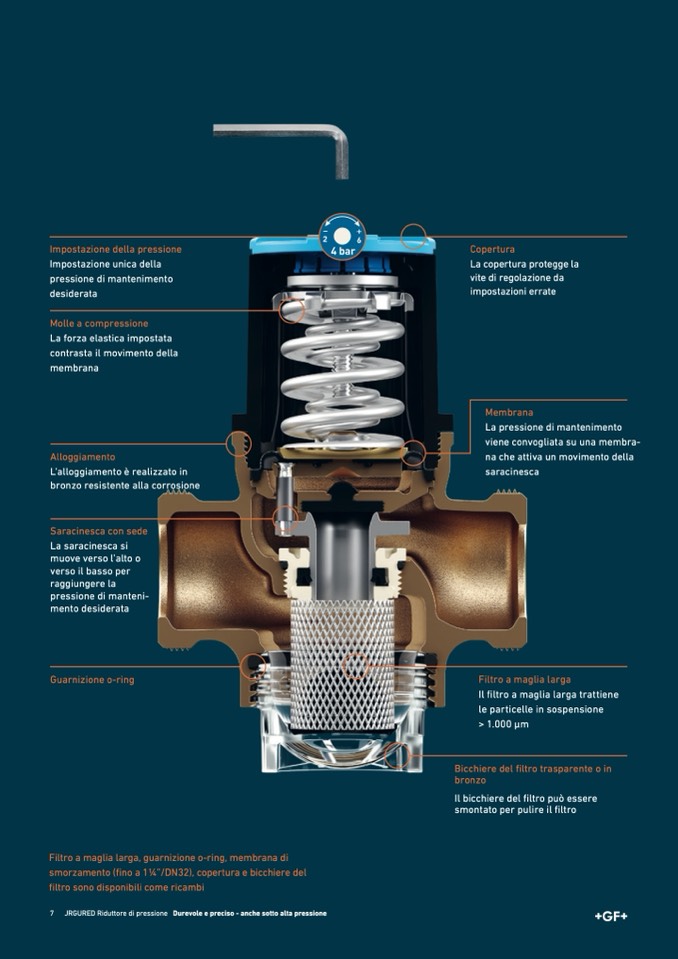

Impostazione della pressione
Impostazione unica della
pressione di mantenimento
desiderata
Molle a compressione
La forza elastica impostata
contrasta il movimento della
membrana
Alloggiamento
L’alloggiamento è realizzato in
bronzo resistente alla corrosione
Saracinesca con sede
La saracinesca si
muove verso l’alto o
verso il basso per
raggiungere la
pressione di manteni-
mento desiderata
Guarnizione o-ring
Copertura
La copertura protegge la
vite di regolazione da
impostazioni errate
Membrana
La pressione di mantenimento
viene convogliata su una membra-
na che attiva un movimento della
saracinesca
Filtro a maglia larga
Il filtro a maglia larga trattiene
le particelle in sospensione
> 1.000 μm
Bicchiere del filtro trasparente o in
bronzo
Il bicchiere del filtro può essere
smontato per pulire il filtro
Filtro a maglia larga, guarnizione o-ring, membrana di
smorzamento (fino a 11⁄4”/DN32), copertura e bicchiere del
filtro sono disponibili come ricambi
