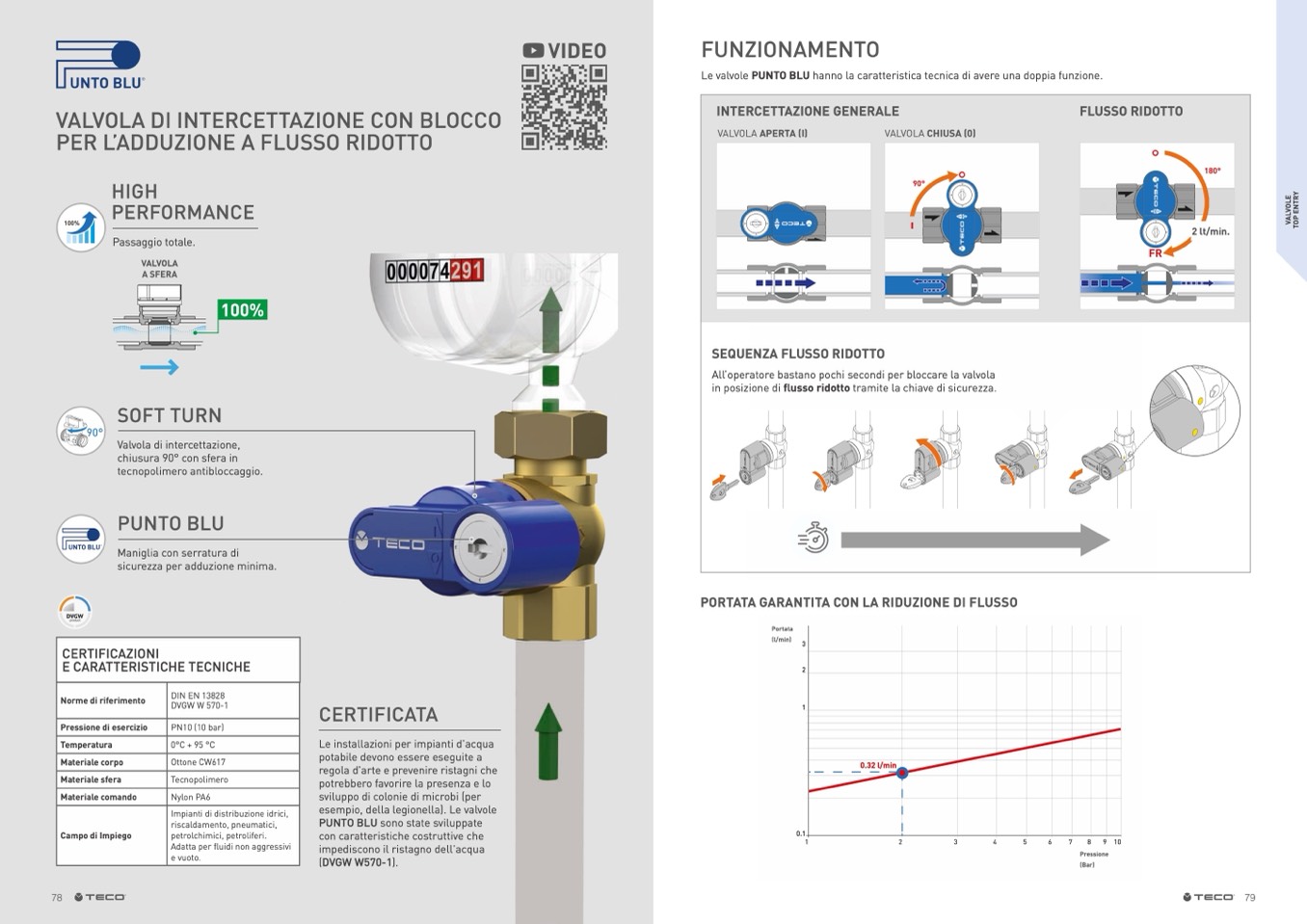

VALVOLA DI INTERCETTAZIONE CON BLOCCO

PER L’ADDUZIONE A FLUSSO RIDOTTO

INTERCETTAZIONE GENERALE

FLUSSO RIDOTTO

78

79

100%

HIGH

PERFORMANCE

Passaggio totale.

VALVOLA

A SFERA

100%

SOFT TURN

Valvola di intercettazione,

chiusura 90° con sfera in

tecnopolimero antibloccaggio.

PUNTO BLU

Maniglia con serratura di

sicurezza per adduzione minima.

2 lt/min.

product

CERTIFICAZIONI

E CARATTERISTICHE TECNICHE

Norme di riferimento

Pressione di esercizio

Temperatura

Materiale corpo

Materiale sfera

Materiale comando

Campo di Impiego

DIN EN 13828

DVGW W 570-1

PN10 (10 bar)

0°C + 95 °C

Ottone CW617

Tecnopolimero

Nylon PA6

Impianti di distribuzione idrici,

riscaldamento, pneumatici,

petrolchimici, petroliferi.

Adatta per fluidi non aggressivi

e vuoto.

CERTIFICATA

Le installazioni per impianti d'acqua

potabile devono essere eseguite a

regola d'arte e prevenire ristagni che

potrebbero favorire la presenza e lo

sviluppo di colonie di microbi (per

esempio, della legionella). Le valvole

PUNTO BLU sono state sviluppate

con caratteristiche costruttive che

impediscono il ristagno dell'acqua

(DVGW W570-1).

0.32 l/min

VIDEO

FUNZIONAMENTO

Le valvole PUNTO BLU hanno la caratteristica tecnica di avere una doppia funzione.

VALVOLA APERTA (I)

VALVOLA CHIUSA (0)

V

A

L

V

O

L

E

T

O

P

E

N

T

R

Y

SEQUENZA FLUSSO RIDOTTO

All’operatore bastano pochi secondi per bloccare la valvola

in posizione di flusso ridotto tramite la chiave di sicurezza.

PORTATA GARANTITA CON LA RIDUZIONE DI FLUSSO

Portata

(l/min)

3

2

1

0.1

Pressione

(Bar)
