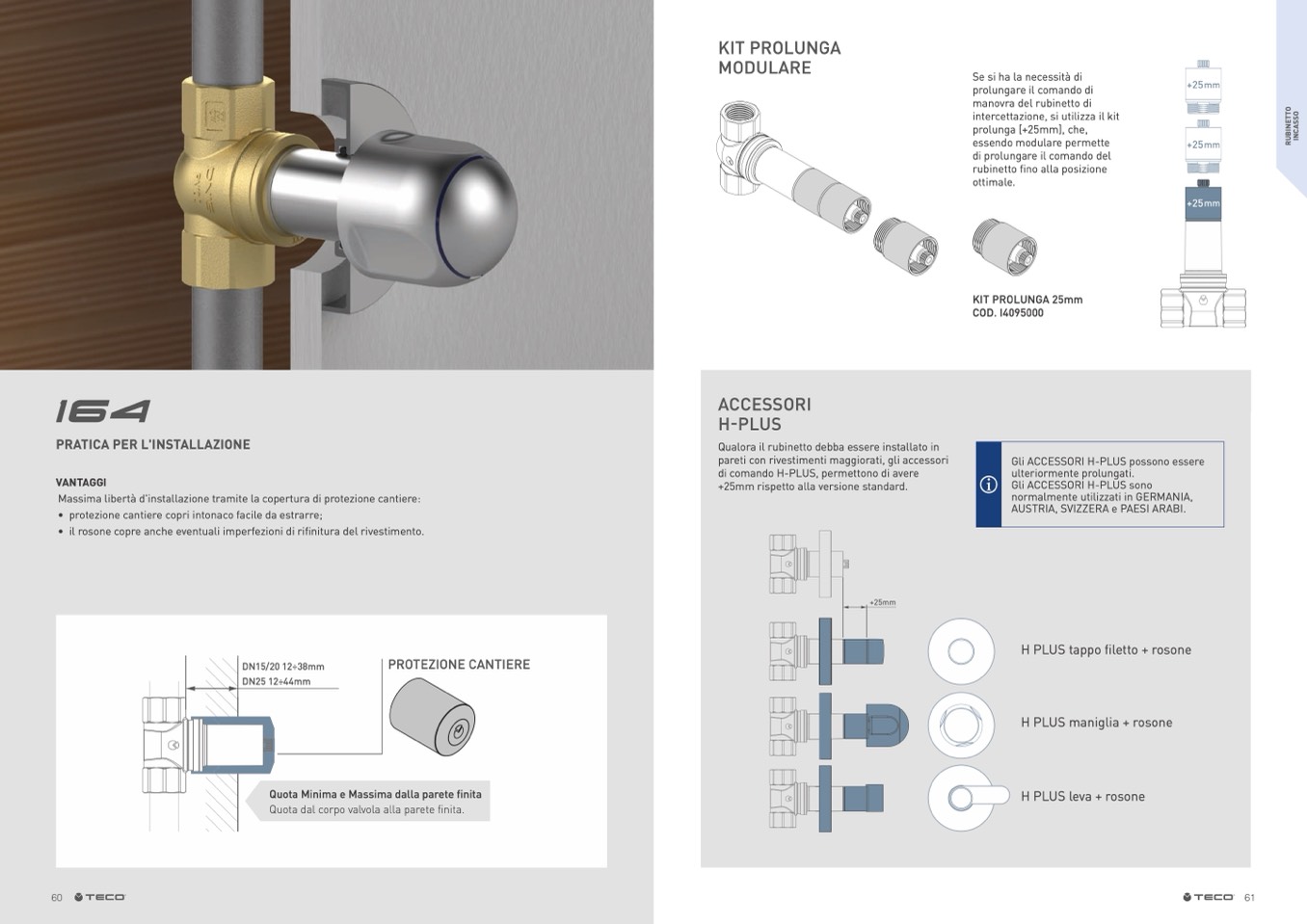

PRATICA PER L'INSTALLAZIONE

VANTAGGI

Massima libertà d'installazione tramite la copertura di protezione cantiere:

• protezione cantiere copri intonaco facile da estrarre;

• il rosone copre anche eventuali imperfezioni di rifinitura del rivestimento.

DN15/20 12÷38mm

PROTEZIONE CANTIERE

DN25 12÷44mm

Quota Minima e Massima dalla parete finita

Quota dal corpo valvola alla parete finita.

ACCESSORI

H-PLUS

Qualora il rubinetto debba essere installato in

pareti con rivestimenti maggiorati, gli accessori

di comando H-PLUS, permettono di avere

+25mm rispetto alla versione standard.

60

61

KIT PROLUNGA

MODULARE

Se si ha la necessità di

prolungare il comando di

manovra del rubinetto di

intercettazione, si utilizza il kit

prolunga [+25mm], che,

essendo modulare permette

di prolungare il comando del

rubinetto fino alla posizione

ottimale.

KIT PROLUNGA 25mm

COD. I4095000

Gli ACCESSORI H-PLUS possono essere

ulteriormente prolungati.

Gli ACCESSORI H-PLUS sono

normalmente utilizzati in GERMANIA,

AUSTRIA, SVIZZERA e PAESI ARABI.

H PLUS tappo filetto + rosone

H PLUS maniglia + rosone

H PLUS leva + rosone
