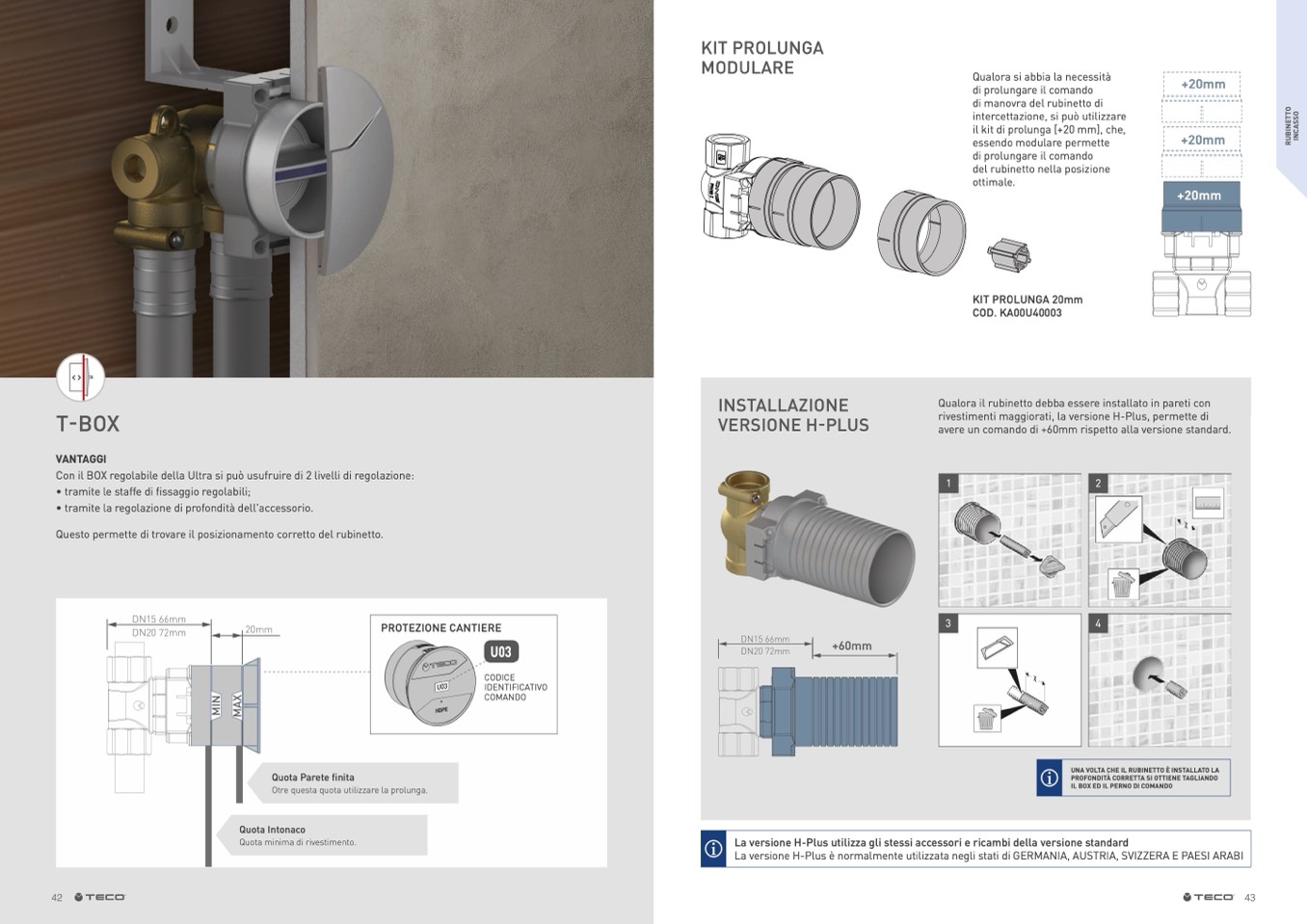

T-BOX
VANTAGGI
Con il BOX regolabile della Ultra si pu
ò usufruire di 2 livelli di regolazione:
• tramite le staffe di fissaggio regolabili;
• tramite la regolazione di profondità dell'accessorio.
Questo permette di trovare il posizionamento corretto del rubinetto.
INSTALLAZIONE
VERSIONE H-PLUS
42
43
Quota Parete finita
Otre questa quota utilizzare la prolunga.
Quota Intonaco
Quota minima di rivestimento.
La versione H-Plus utilizza gli stessi accessori e ricambi della versione standard
La versione H-Plus è normalmente utilizzata negli stati di GERMANIA, AUSTRIA, SVIZZERA E PAESI ARABI
PROTEZIONE CANTIERE
U03
CODICE
IDENTIFICATIVO
COMANDO
+60mm
KIT PROLUNGA
MODULARE
Qualora si abbia la necessità
di prolungare il comando
di manovra del rubinetto di
intercettazione, si può utilizzare
il kit di prolunga [+20 mm], che,
essendo modulare permette
di prolungare il comando
del rubinetto nella posizione
ottimale.
KIT PROLUNGA 20mm
COD. KA00U40003
Qualora il rubinetto debba essere installato in pareti con
rivestimenti maggiorati, la versione H-Plus, permette di
avere un comando di +60mm rispetto alla versione standard.
1
2
3
4
UNA VOLTA CHE IL RUBINETTO È INSTALLATO LA
PROFONDITÀ CORRETTA SI OTTIENE TAGLIANDO
IL BOX ED IL PERNO DI COMANDO
