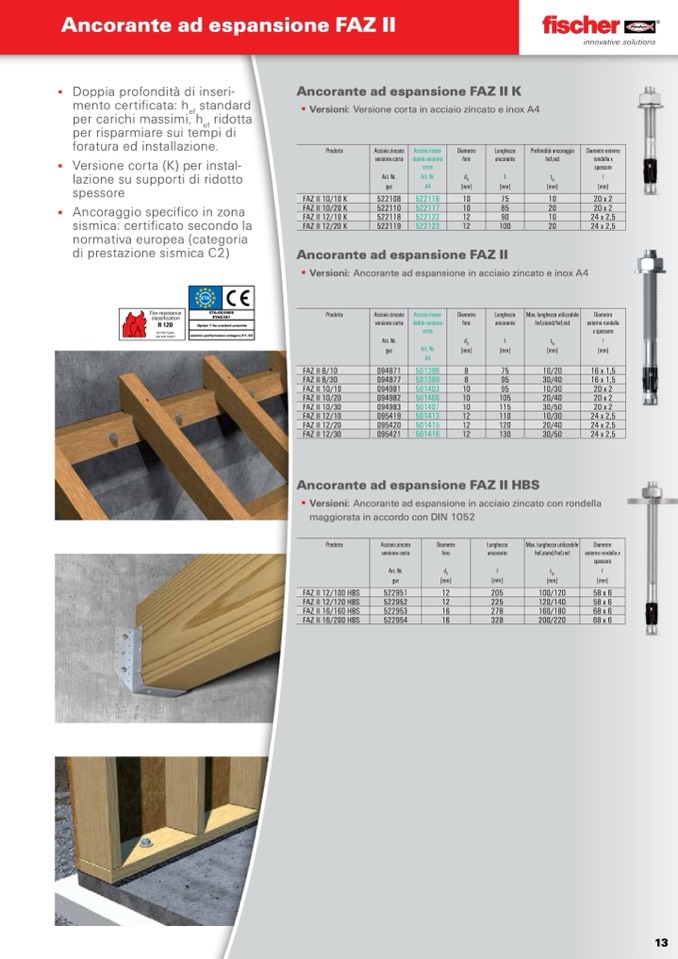

Ancorante ad espansione FAZ II



Doppia profondità di inseri-

mento certificata: h

ef

standard

per carichi massimi, h

ef

ridotta

per risparmiare sui tempi di

foratura ed installazione.



Versione corta (K) per instal-

lazione su supporti di ridotto

spessore



Ancoraggio specifico in zona

sismica: certificato secondo la

normativa europea (categoria

di prestazione sismica C2)

Ancorante ad espansione FAZ II K



Versioni: Versione corta in acciaio zincato e inox A4

Prodotto

FAZ II 10/10 K

FAZ II 10/20 K

FAZ II 12/10 K

FAZ II 12/20 K

Ancorante ad espansione FAZ II



Versioni: Ancorante ad espansione in acciaio zincato e inox A4

Prodotto

FAZ II 8/10

FAZ II 8/30

FAZ II 10/10

FAZ II 10/20

FAZ II 10/30

FAZ II 12/10

FAZ II 12/20

FAZ II 12/30

Ancorante ad espansione FAZ II HBS



Versioni: Ancorante ad espansione in acciaio zincato con rondella

maggiorata in accordo con DIN 1052

Prodotto

FAZ II 12/100 HBS

FAZ II 12/120 HBS

FAZ II 16/160 HBS

FAZ II 16/200 HBS

Acciaio zincato

versione corta

Art. Nr.

gvz

Acciaio inossi-

dabile versione

corta

Art. Nr.

A4

Diametro

foro

d

0

[mm]

Lunghezza

ancorante

l

[mm]

Profondità ancoraggio

hef,red

t

fix

[mm]

Diametro esterno

rondella x

spessore

l

[mm]

522108

522116

10

75

10

20 x 2

522110

522117

10

85

20

20 x 2

522118

522122

12

90

10

24 x 2,5

522119

522123

12

100

20

24 x 2,5

Acciaio zincato

versione corta

Art. Nr.

gvz

Acciaio inossi-

dabile versione

corta

Art. Nr.

A4

Diametro

foro

d

0

[mm]

Lunghezza

ancorante

l

[mm]

Max. lunghezza utilizzabile

hef,stand/hef,red

t

fix

[mm]

Diametro

esterno rondella

x spessore

l

[mm]

094871

501396

8

75

10/20

16 x 1,5

094877

501399

8

95

30/40

16 x 1,5

094981

501403

10

95

10/30

20 x 2

094982

501406

10

105

20/40

20 x 2

094983

501407

10

115

30/50

20 x 2

095419

501413

12

110

10/30

24 x 2,5

095420

501415

12

120

20/40

24 x 2,5

095421

501416

12

130

30/50

24 x 2,5

Option

seismic per

ETA-05/0069

ETAG 001

1 for crack

formance c

ed concrete

ategory C1, C2

Acciaio zincato

versione corta

Art. Nr.

gvz

Diametro

foro

d

0

[mm]

Lunghezza

ancorante

l

[mm]

Max. lunghezza utilizzabile

hef,stand/hef,red

t

fix

[mm]

Diametro

esterno rondella x

spessore

l

[mm]

522951

12

205

100/120

58 x 6

522952

12

225

120/140

58 x 6

522953

16

278

160/180

68 x 6

522954

16

328

200/220

68 x 6

13
