CLAILMOARZIFOENREI
Vision

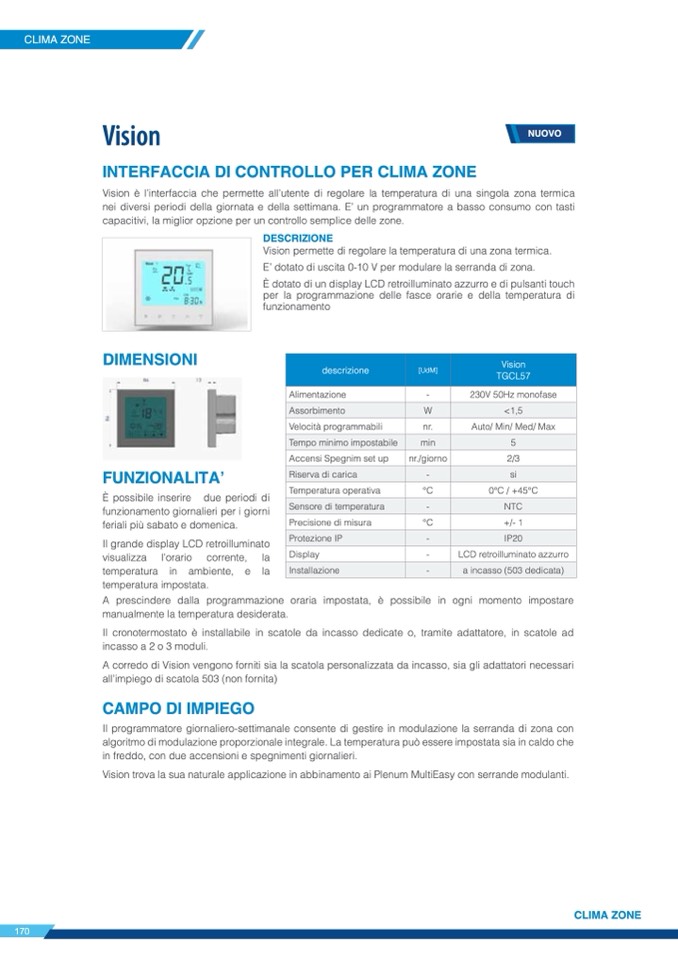

INTERFACCIA DI CONTROLLO PER CLIMA ZONE
NUOVO
Vision è l’interfaccia che permette all’utente di regolare la temperatura di una singola zona termica
nei diversi periodi della giornata e della settimana. E’ un programmatore a basso consumo con tasti
capacitivi, la miglior opzione per un controllo semplice delle zone.
DIMENSIONI
FUNZIONALITA’
DESCRIZIONE
Vision permette di regolare la temperatura di una zona termica.
E’ dotato di uscita 0-10 V per modulare la serranda di zona.
È dotato di un display LCD retroilluminato azzurro e di pulsanti touch
per la programmazione delle fasce orarie e della temperatura di
funzionamento
descrizione
[UdM]
Vision
TGCL57
Alimentazione
-
230V 50Hz monofase
Assorbimento
W
<1,5
Velocità programmabili
nr.
Auto/ Min/ Med/ Max
Tempo minimo impostabile
min
5
Accensi Spegnim set up
nr./giorno
2/3
Riserva di carica
-
si
Temperatura operativa
°C
0°C / +45°C
Sensore di temperatura
-
NTC
Precisione di misura
°C
+/- 1
Protezione IP
-
IP20
Display
-
LCD retroilluminato azzurro
Installazione
-
a incasso (503 dedicata)
È possibile inserire due periodi di
funzionamento giornalieri per i giorni
feriali più sabato e domenica.
Il grande display LCD retroilluminato
visualizza l’orario corrente, la
temperatura in ambiente, e la
temperatura impostata.
A prescindere dalla programmazione oraria impostata, è possibile in ogni momento impostare
manualmente la temperatura desiderata.
Il cronotermostato è installabile in scatole da incasso dedicate o, tramite adattatore, in scatole ad
incasso a 2 o 3 moduli.
A corredo di Vision vengono forniti sia la scatola personalizzata da incasso, sia gli adattatori necessari
all’impiego di scatola 503 (non fornita)
CAMPO DI IMPIEGO
Il programmatore giornaliero-settimanale consente di gestire in modulazione la serranda di zona con
algoritmo di modulazione proporzionale integrale. La temperatura può essere impostata sia in caldo che
in freddo, con due accensioni e spegnimenti giornalieri.
Vision trova la sua naturale applicazione in abbinamento ai Plenum MultiEasy con serrande modulanti.
CLIMA ZONE
170
