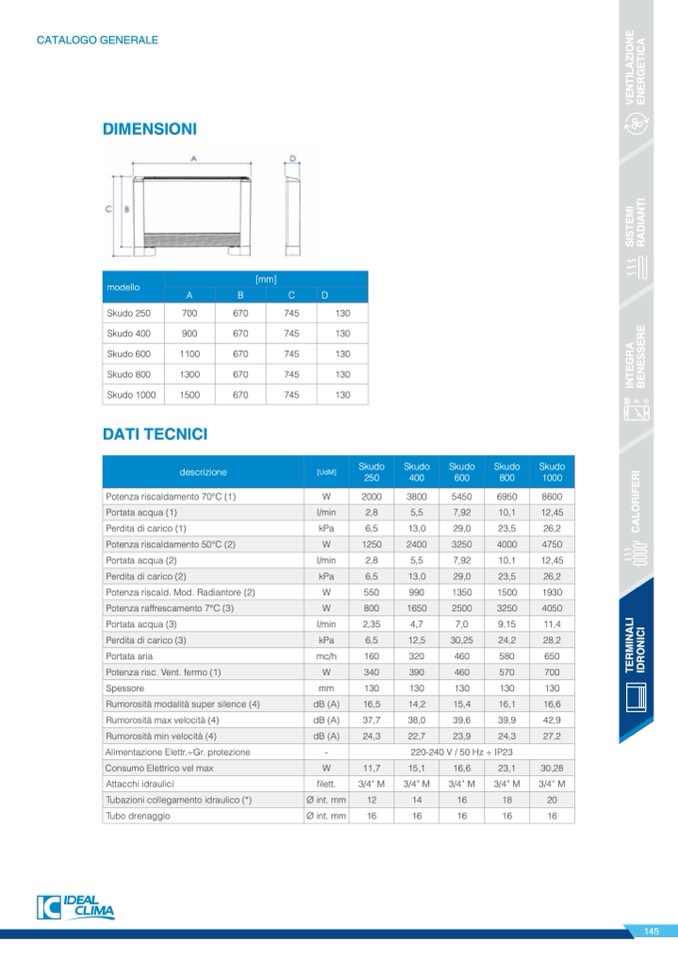

CATALOGO GENERALE

DIMENSIONI

modello

[mm]

A

B

C

D

Skudo 250

700

670

745

130

Skudo 400

900

670

745

130

Skudo 600

1100

670

745

130

Skudo 800

1300

670

745

130

Skudo 1000

1500

670

745

130

DATI TECNICI

descrizione

[UdM]

Skudo

250

Skudo

400

Skudo

600

Skudo

800

Skudo

1000

Potenza riscaldamento 70°C (1)

W

2000

3800

5450

6950

8600

Portata acqua (1)

l/min

2,8

5,5

7,92

10,1

12,45

Perdita di carico (1)

kPa

6,5

13,0

29,0

23,5

26,2

Potenza riscaldamento 50°C (2)

W

1250

2400

3250

4000

4750

Portata acqua (2)

l/min

2,8

5,5

7,92

10,1

12,45

Perdita di carico (2)

kPa

6,5

13,0

29,0

23,5

26,2

Potenza riscald. Mod. Radiantore (2)

W

550

990

1350

1500

1930

Potenza raffrescamento 7°C (3)

W

800

1650

2500

3250

4050

Portata acqua (3)

l/min

2,35

4,7

7,0

9,15

11,4

Perdita di carico (3)

kPa

6,5

12,5

30,25

24,2

28,2

Portata aria

mc/h

160

320

460

580

650

Potenza risc. Vent. fermo (1)

W

340

390

460

570

700

Spessore

mm

130

130

130

130

130

Rumorosità modalità super silence (4)

dB (A)

16,5

14,2

15,4

16,1

16,6

Rumorosità max velocità (4)

dB (A)

37,7

38,0

39,6

39,9

42,9

Rumorosità min velocità (4)

dB (A)

24,3

22,7

23,9

24,3

27,2

Alimentazione Elettr.÷Gr. protezione

-

220-240 V / 50 Hz ÷ IP23

Consumo Elettrico vel max

W

11,7

15,1

16,6

23,1

30,28

Attacchi idraulici

filett.

3/4” M

3/4” M

3/4” M

3/4” M

3/4” M

Tubazioni collegamento idraulico (*)

Ø int. mm

12

14

16

18

20

Tubo drenaggio

Ø int. mm

16

16

16

16

16
