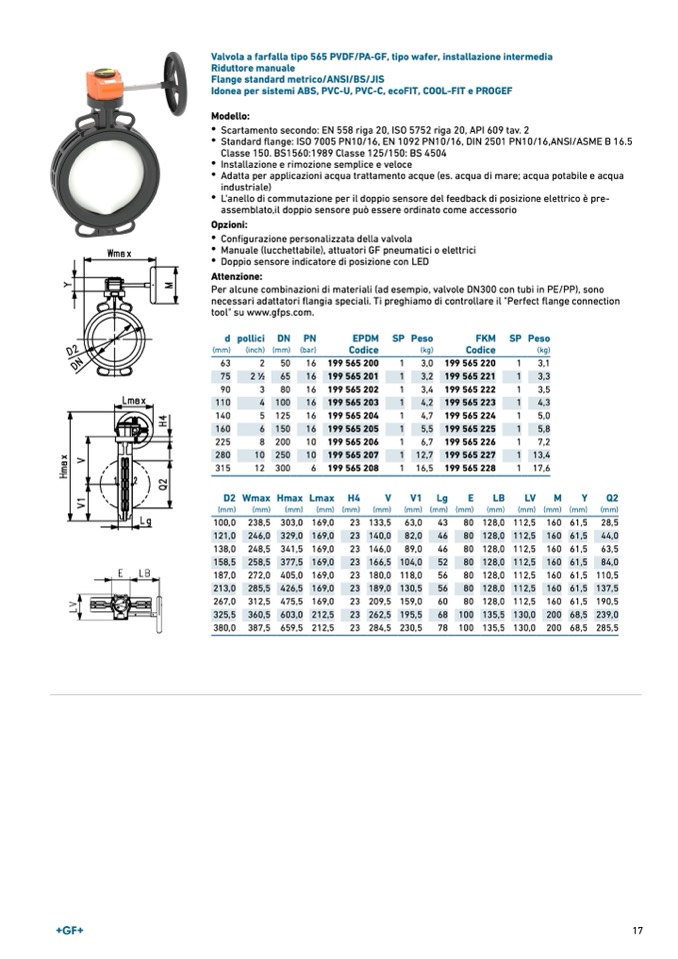

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia

Riduttore manuale

Flange standard metrico/ANSI/BS/JIS

Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:

•

Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2

•

Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5

Classe 150. BS1560:1989 Classe 125/150: BS 4504

•

Installazione e rimozione semplice e veloce

•

Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua

industriale)

•

L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-

assemblato,il doppio sensore può essere ordinato come accessorio

Opzioni:

•

Configurazione personalizzata della valvola

•

Manuale (lucchettabile), attuatori GF pneumatici o elettrici

•

Doppio sensore indicatore di posizione con LED

Attenzione:

Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono

necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection

tool" su www.gfps.com.

d pollici DN PN

(mm)

(inch) (mm) (bar)

EPDM

Codice

199 565 200

199 565 201

199 565 202

199 565 203

199 565 204

199 565 205

199 565 206

199 565 207

199 565 208

SP Peso

(kg)

1

3,0

1

3,2

1

3,4

1

4,2

1

4,7

1

5,5

1

6,7

1 12,7

1 16,5

FKM

Codice

199 565 220

199 565 221

199 565 222

199 565 223

199 565 224

199 565 225

199 565 226

199 565 227

199 565 228

SP Peso

(kg)

1

3,1

1

3,3

1

3,5

1

4,3

1

5,0

1

5,8

1

7,2

1 13,4

1 17,6

63

75

90

110

140

160

225

280

315

2

50

16

2

1

∕

2

65

16

3

80

16

4 100

16

5 125

16

6 150

16

8 200

10

10 250

10

12 300

6

D2WmaxHmaxLmax H4

V

(mm)

(mm)

(mm)

(mm) (mm)

(mm)

100,0 238,5 303,0 169,0

23 133,5

121,0 246,0 329,0 169,0

23 140,0

138,0 248,5 341,5 169,0

23 146,0

158,5 258,5 377,5 169,0

23 166,5

187,0 272,0 405,0 169,0

23 180,0

213,0 285,5 426,5 169,0

23 189,0

267,0 312,5 475,5 169,0

23 209,5

325,5 360,5 603,0 212,5

23 262,5

380,0 387,5 659,5 212,5

23 284,5

V1 Lg

E

LB

LV

M

Y

Q2

(mm) (mm) (mm)

(mm)

(mm) (mm) (mm)

(mm)

63,0

43

80 128,0 112,5 160 61,5 28,5

82,0

46

80 128,0 112,5 160 61,5 44,0

89,0

46

80 128,0 112,5 160 61,5 63,5

104,0

52

80 128,0 112,5 160 61,5 84,0

118,0

56

80 128,0 112,5 160 61,5 110,5

130,5

56

80 128,0 112,5 160 61,5 137,5

159,0

60

80 128,0 112,5 160 61,5 190,5

195,5

68 100 135,5 130,0 200 68,5 239,0

230,5

78 100 135,5 130,0 200 68,5 285,5
