Collegamenti idrici e

frigoriferi

A

Componenti

standard 3in1

B

J

C

P. 20

D

K

E

H

G

F

I

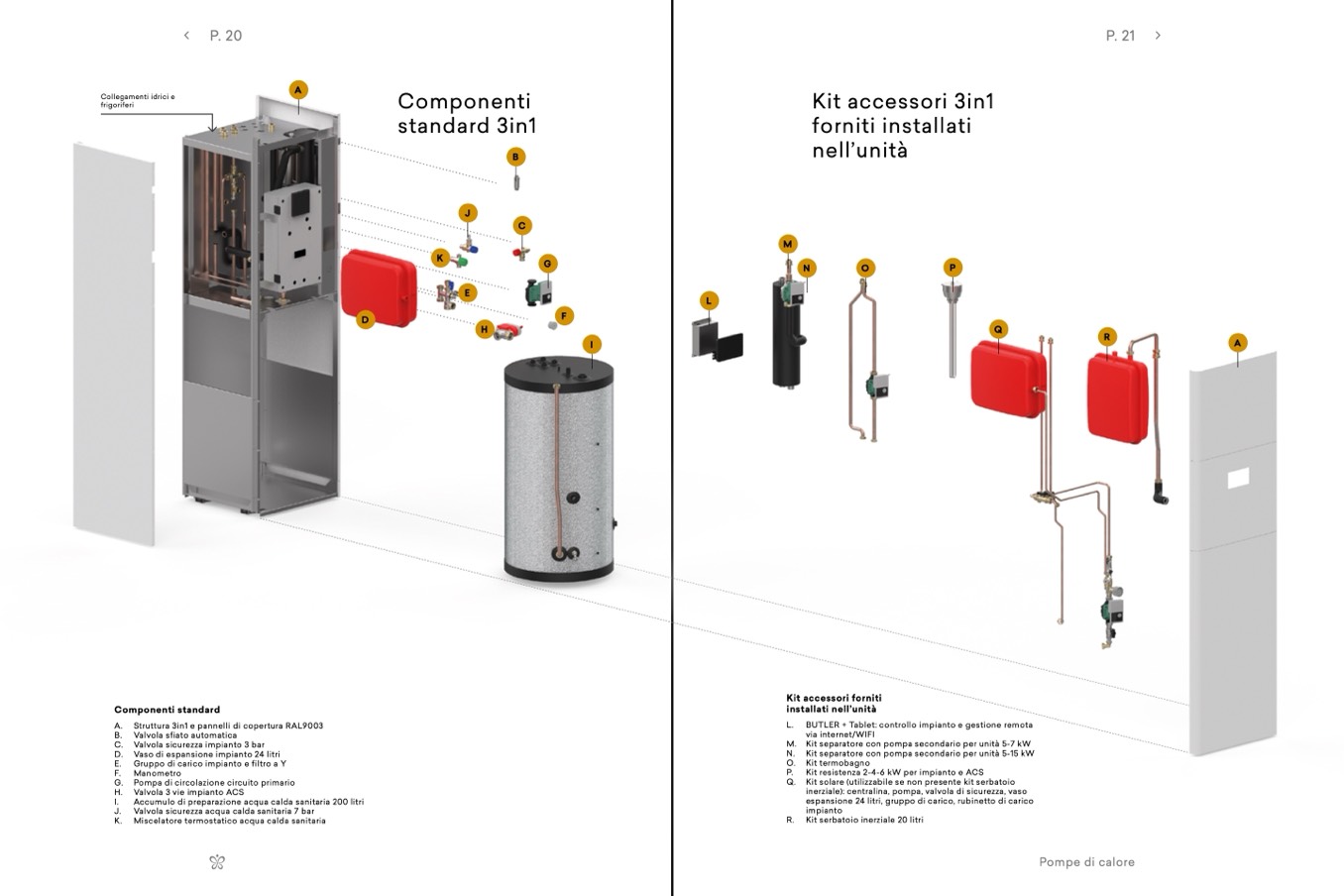

Componenti standard

A. Struttura 3in1 e pannelli di copertura RAL9003

B. Valvola sfiato automatica

C. Valvola sicurezza impianto 3 bar

D. Vaso di espansione impianto 24 litri

E. Gruppo di carico impianto e filtro a Y

F. Manometro

G. Pompa di circolazione circuito primario

H. Valvola 3 vie impianto ACS

I.

Accumulo di preparazione acqua calda sanitaria 200 litri

J. Valvola sicurezza acqua calda sanitaria 7 bar

K. Miscelatore termostatico acqua calda sanitaria

Kit accessori 3in1

forniti installati

nell’unità

M

N

O

P

P. 21

L

Q

R

A

Kit accessori forniti

installati nell’unità

L. BUTLER + Tablet: controllo impianto e gestione remota

via internet/WIFI

M. Kit separatore con pompa secondario per unità 5-7 kW

N. Kit separatore con pompa secondario per unità 5-15 kW

O. Kit termobagno

P. Kit resistenza 2-4-6 kW per impianto e ACS

Q. Kit solare (utilizzabile se non presente kit serbatoio

inerziale): centralina, pompa, valvola di sicurezza, vaso

espansione 24 litri, gruppo di carico, rubinetto di carico

impianto

R. Kit serbatoio inerziale 20 litri

Pompe di calore
