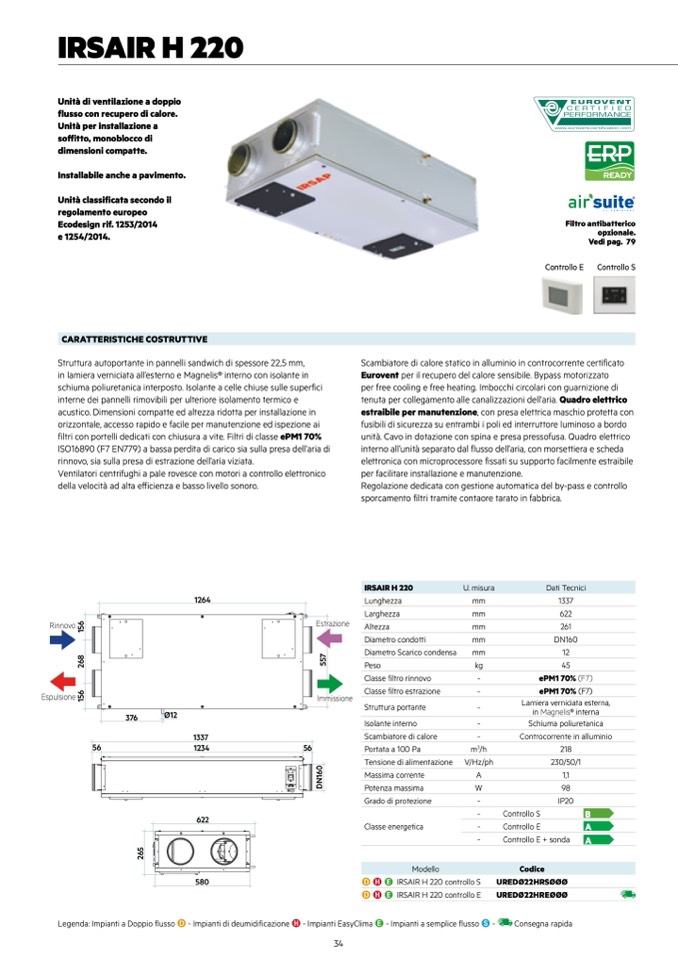

IRSAIR H 220

Unità di ventilazione a doppio

flusso con recupero di calore.

Unità per installazione a

soffitto, monoblocco di

dimensioni compatte.

Installabile anche a pavimento.

Unità classificata secondo il

regolamento europeo

Ecodesign rif. 1253/2014

e 1254/2014.

CARATTERISTICHE COSTRUTTIVE

Struttura autoportante in pannelli sandwich di spessore 22,5 mm,

in lamiera verniciata all’esterno e Magnelis® interno con isolante in

schiuma poliuretanica interposto. Isolante a celle chiuse sulle superfici

interne dei pannelli rimovibili per ulteriore isolamento termico e

acustico. Dimensioni compatte ed altezza ridotta per installazione in

orizzontale, accesso rapido e facile per manutenzione ed ispezione ai

filtri con portelli dedicati con chiusura a vite. Filtri di classe ePM1 70%

ISO16890 (F7 EN779) a bassa perdita di carico sia sulla presa dell’aria di

rinnovo, sia sulla presa di estrazione dell’aria viziata.

Ventilatori centrifughi a pale rovesce con motori a controllo elettronico

della velocità ad alta efficienza e basso livello sonoro.

READY

Filtro antibatterico

opzionale.

Vedi pag. 79

Controllo E

Controllo S

Scambiatore di calore statico in alluminio in controcorrente certificato

Eurovent per il recupero del calore sensibile. Bypass motorizzato

per free cooling e free heating. Imbocchi circolari con guarnizione di

tenuta per collegamento alle canalizzazioni dell’aria. Quadro elettrico

estraibile per manutenzione, con presa elettrica maschio protetta con

fusibili di sicurezza su entrambi i poli ed interruttore luminoso a bordo

unità. Cavo in dotazione con spina e presa pressofusa. Quadro elettrico

interno all’unità separato dal flusso dell’aria, con morsettiera e scheda

elettronica con microprocessore fissati su supporto facilmente estraibile

per facilitare installazione e manutenzione.

Regolazione dedicata con gestione automatica del by-pass e controllo

sporcamento filtri tramite contaore tarato in fabbrica.

IRSAIR H 220

U. misura

1264

Lunghezza

mm

Larghezza

mm

Rinnovo

6

5

1

Estrazione

Altezza

mm

Diametro condotti

mm

Diametro Scarico condensa

mm

8

6

2

7

5

Peso

kg

Classe filtro rinnovo

-

-

Espulsione

6

5

Classe filtro estrazione

1

Immissione

Struttura portante

-

376

Ø12

Isolante interno

-

1337

Scambiatore di calore

-

56

1234

56

Portata a 100 Pa

m

3

/h

Tensione di alimentazione

V/Hz/ph

0

6

1

N

D

Massima corrente

A

Potenza massima

W

Grado di protezione

-

-

622

Classe energetica

-

-

Dati Tecnici

1337

622

261

DN160

12

45

ePM1 70% (F7)

ePM1 70% (F7)

Lamiera verniciata esterna,

in Magnelis® interna

Schiuma poliuretanica

Controcorrente in alluminio

218

230/50/1

1,1

98

IP20

Controllo S

B

Controllo E

A

5

6

2

Controllo E + sonda

Codice

UREDØ22HRSØØØ

UREDØ22HREØØØ

Consegna rapida

A

580

Modello

D H E IRSAIR H 220 controllo S

D H E IRSAIR H 220 controllo E

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S -

34

®
