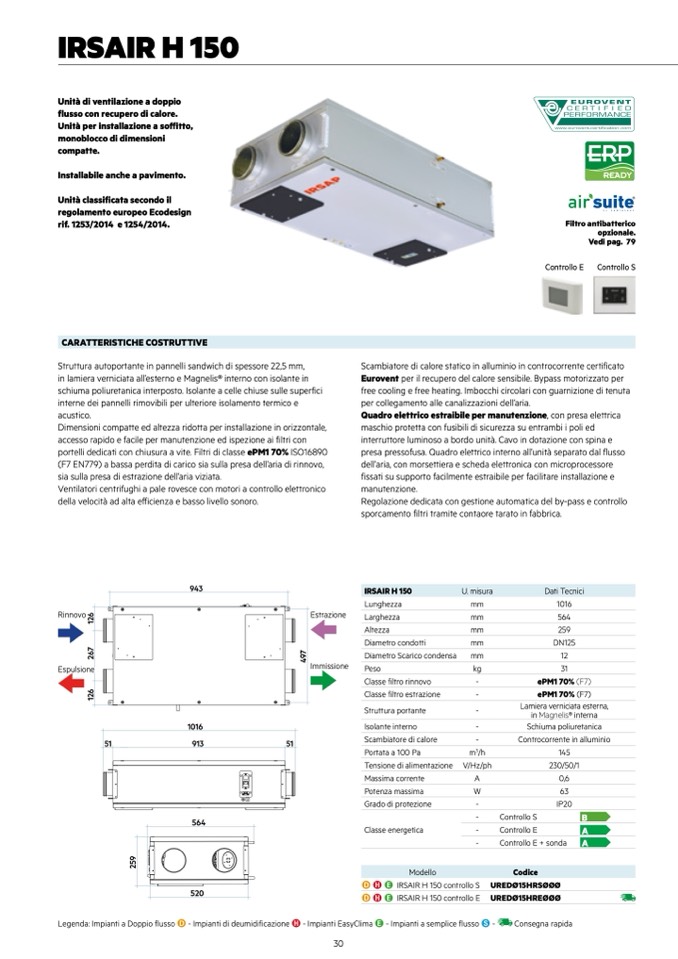

IRSAIR H 150

Unità di ventilazione a doppio

flusso con recupero di calore.

Unità per installazione a soffitto,

monoblocco di dimensioni

compatte.

Installabile anche a pavimento.

Unità classificata secondo il

regolamento europeo Ecodesign

rif. 1253/2014 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE

Struttura autoportante in pannelli sandwich di spessore 22,5 mm,

in lamiera verniciata all’esterno e Magnelis® interno con isolante in

schiuma poliuretanica interposto. Isolante a celle chiuse sulle superfici

interne dei pannelli rimovibili per ulteriore isolamento termico e

acustico.

Dimensioni compatte ed altezza ridotta per installazione in orizzontale,

accesso rapido e facile per manutenzione ed ispezione ai filtri con

portelli dedicati con chiusura a vite. Filtri di classe ePM1 70% ISO16890

(F7 EN779) a bassa perdita di carico sia sulla presa dell’aria di rinnovo,

sia sulla presa di estrazione dell’aria viziata.

Ventilatori centrifughi a pale rovesce con motori a controllo elettronico

della velocità ad alta efficienza e basso livello sonoro.

READY

Filtro antibatterico

opzionale.

Vedi pag. 79

Controllo E

Controllo S

Scambiatore di calore statico in alluminio in controcorrente certificato

Eurovent per il recupero del calore sensibile. Bypass motorizzato per

free cooling e free heating. Imbocchi circolari con guarnizione di tenuta

per collegamento alle canalizzazioni dell’aria.

Quadro elettrico estraibile per manutenzione, con presa elettrica

maschio protetta con fusibili di sicurezza su entrambi i poli ed

interruttore luminoso a bordo unità. Cavo in dotazione con spina e

presa pressofusa. Quadro elettrico interno all’unità separato dal flusso

dell’aria, con morsettiera e scheda elettronica con microprocessore

fissati su supporto facilmente estraibile per facilitare installazione e

manutenzione.

Regolazione dedicata con gestione automatica del by-pass e controllo

sporcamento filtri tramite contaore tarato in fabbrica.

Rinnovo

6

2

1

Estrazione

Espulsione

6

2

1

Immissione

51

1016

913

564

51

Isolante interno

Scambiatore di calore

Portata a 100 Pa

Tensione di alimentazione

Massima corrente

Potenza massima

Grado di protezione

Classe energetica

-

-

m

3

/h

V/Hz/ph

A

W

-

-

-

-

9

5

2

Modello

D H E IRSAIR H 150 controllo S

D H E IRSAIR H 150 controllo E

Codice

UREDØ15HRSØØØ

UREDØ15HREØØØ

943

IRSAIR H 150

U. misura

Lunghezza

mm

Larghezza

mm

Altezza

mm

Dati Tecnici

1016

564

259

DN125

12

31

ePM1 70% (F7)

ePM1 70% (F7)

Lamiera verniciata esterna,

in Magnelis® interna

Schiuma poliuretanica

Controcorrente in alluminio

145

230/50/1

0,6

63

IP20

Controllo S

B

Controllo E

A

Controllo E + sonda

A

7

6

7

2

9

4

Diametro condotti

Diametro Scarico condensa

Peso

Classe filtro rinnovo

Classe filtro estrazione

mm

mm

kg

-

-

520

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S -

30

Consegna rapida

Struttura portante

-

®
