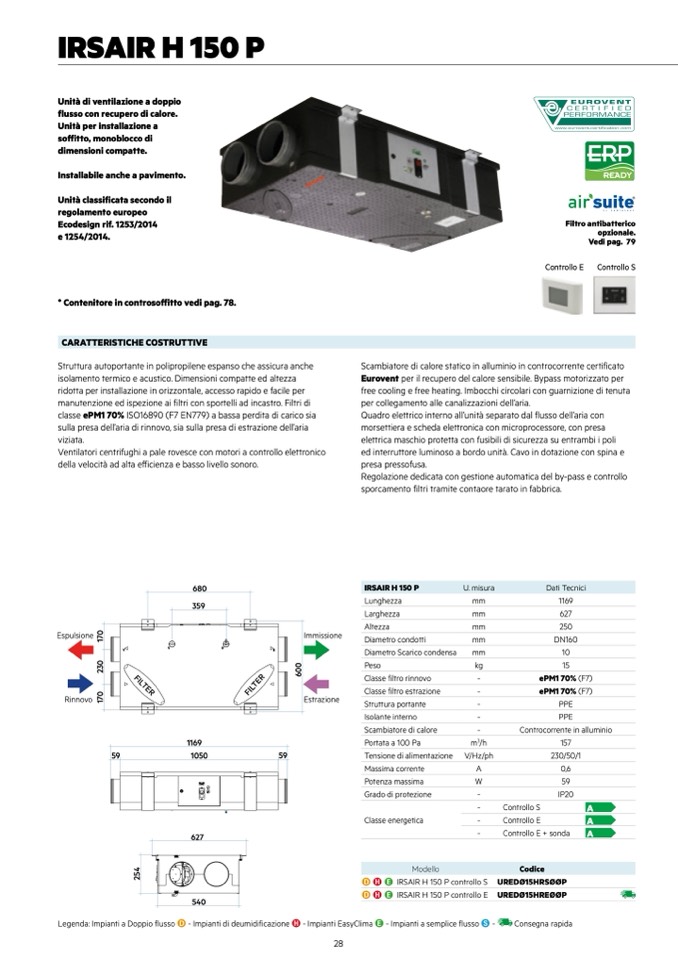

IRSAIR H 150 P

Unità di ventilazione a doppio

flusso con recupero di calore.

Unità per installazione a

soffitto, monoblocco di

dimensioni compatte.

Installabile anche a pavimento.

Unità classificata secondo il

regolamento europeo

Ecodesign rif. 1253/2014

e 1254/2014.

* Contenitore in controsoffitto vedi pag. 78.

CARATTERISTICHE COSTRUTTIVE

Struttura autoportante in polipropilene espanso che assicura anche

isolamento termico e acustico. Dimensioni compatte ed altezza

ridotta per installazione in orizzontale, accesso rapido e facile per

manutenzione ed ispezione ai filtri con sportelli ad incastro. Filtri di

classe ePM1 70% ISO16890 (F7 EN779) a bassa perdita di carico sia

sulla presa dell’aria di rinnovo, sia sulla presa di estrazione dell’aria

viziata.

Ventilatori centrifughi a pale rovesce con motori a controllo elettronico

della velocità ad alta efficienza e basso livello sonoro.

READY

Filtro antibatterico

opzionale.

Vedi pag. 79

Controllo E

Controllo S

Scambiatore di calore statico in alluminio in controcorrente certificato

Eurovent per il recupero del calore sensibile. Bypass motorizzato per

free cooling e free heating. Imbocchi circolari con guarnizione di tenuta

per collegamento alle canalizzazioni dell’aria.

Quadro elettrico interno all’unità separato dal flusso dell’aria con

morsettiera e scheda elettronica con microprocessore, con presa

elettrica maschio protetta con fusibili di sicurezza su entrambi i poli

ed interruttore luminoso a bordo unità. Cavo in dotazione con spina e

presa pressofusa.

Regolazione dedicata con gestione automatica del by-pass e controllo

sporcamento filtri tramite contaore tarato in fabbrica.

Espulsione

0

7

1

Immissione

680

359

IRSAIR H 150 P

Lunghezza

Larghezza

Altezza

Diametro condotti

Diametro Scarico condensa

Peso

Classe filtro rinnovo

Classe filtro estrazione

Struttura portante

Isolante interno

Scambiatore di calore

Portata a 100 Pa

Tensione di alimentazione

Massima corrente

Potenza massima

Grado di protezione

Classe energetica

Modello

U. misura

mm

mm

mm

mm

mm

kg

-

-

-

-

-

m

3

/h

V/Hz/ph

A

W

-

-

-

-

Dati Tecnici

1169

627

250

DN160

10

15

ePM1 70% (F7)

ePM1 70% (F7)

PPE

PPE

Controcorrente in alluminio

157

230/50/1

0,6

59

IP20

Controllo S

A

Controllo E

A

Controllo E + sonda

A

Codice

UREDØ15HRSØØP

UREDØ15HREØØP

Consegna rapida

0

3

2

0

6

F

I

L

T

E

R

E

R

I

L

T

0

7

F

Rinnovo

1

59

1169

1050

627

4

5

2

59

540

D H E IRSAIR H 150 P controllo S

D H E IRSAIR H 150 P controllo E

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S -

28

Estrazione

®
