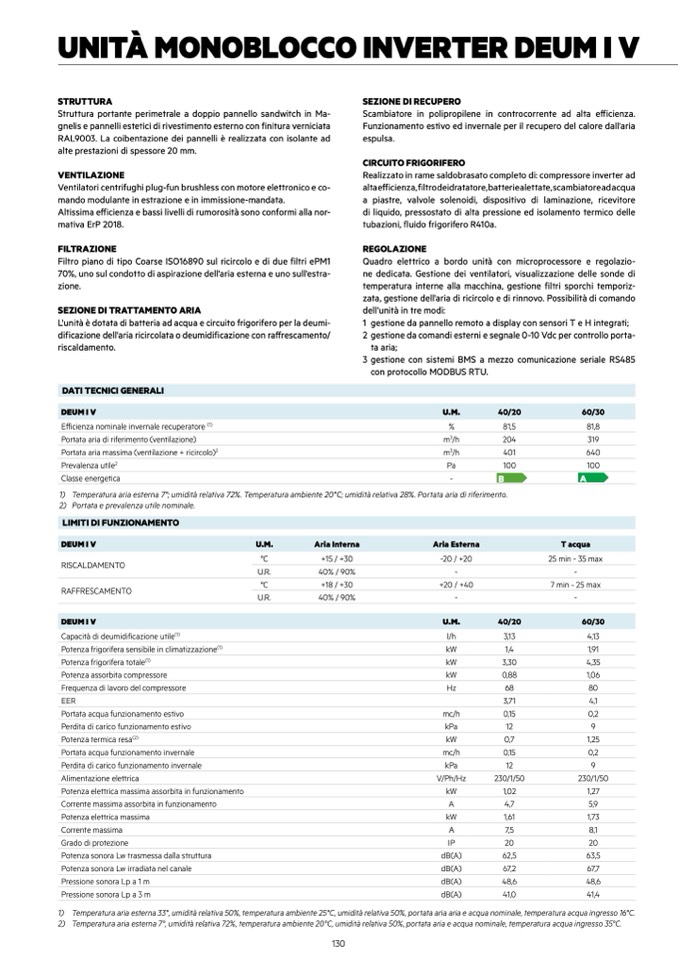

UNITÀ MONOBLOCCO INVERTER DEUM I V
STRUTTURA
Struttura portante perimetrale a doppio pannello sandwitch in Ma-
gnelis e pannelli estetici di rivestimento esterno con finitura verniciata
RAL9003. La coibentazione dei pannelli è realizzata con isolante ad
alte prestazioni di spessore 20 mm.
VENTILAZIONE
Ventilatori centrifughi plug-fun brushless con motore elettronico e co-
mando modulante in estrazione e in immissione-mandata.
Altissima efficienza e bassi livelli di rumorosità sono conformi alla nor-
mativa ErP 2018.
FILTRAZIONE
Filtro piano di tipo Coarse ISO16890 sul ricircolo e di due filtri ePM1
70%, uno sul condotto di aspirazione dell'aria esterna e uno sull'estra-
zione.
SEZIONE DI TRATTAMENTO ARIA
L'unità è dotata di batteria ad acqua e circuito frigorifero per la deumi-
dificazione dell'aria ricircolata o deumidificazione con raffrescamento/
riscaldamento.
DATI TECNICI GENERALI
Efficienza nominale invernale recuperatore
(1)
Portata aria di riferimento (ventilazione)
Portata aria massima (ventilazione + ricircolo)
2
Prevalenza utile
2
Classe energetica
SEZIONE DI RECUPERO
Scambiatore in polipropilene in controcorrente ad alta efficienza.
Funzionamento estivo ed invernale per il recupero del calore dall'aria
espulsa.
CIRCUITO FRIGORIFERO
Realizzato in rame saldobrasato completo di: compressore inverter ad
altaefficienza,filtrodeidratatore,batteriealettate,scambiatoreadacqua
a piastre, valvole solenoidi, dispositivo di laminazione, ricevitore
di liquido, pressostato di alta pressione ed isolamento termico delle
tubazioni, fluido frigorifero R410a.
REGOLAZIONE
Quadro elettrico a bordo unità con microprocessore e regolazio-
ne dedicata. Gestione dei ventilatori, visualizzazione delle sonde di
temperatura interne alla macchina, gestione filtri sporchi temporiz-
zata, gestione dell'aria di ricircolo e di rinnovo. Possibilità di comando
dell'unità in tre modi:
1
2
3
gestione da pannello remoto a display con sensori T e H integrati;
gestione da comandi esterni e segnale 0-10 Vdc per controllo porta-
ta aria;
gestione con sistemi BMS a mezzo comunicazione seriale RS485
con protocollo MODBUS RTU.
DEUM I V
U.M.
40/20
60/30
%
m
3
/h
m
3
/h
Pa
-
81,5
204
401
100
B
81,8
319
640
100
A
1) Temperatura aria esterna 7°; umidità relativa 72%. Temperatura ambiente 20°C; umidità relativa 28%. Portata aria di riferimento.
2) Portataeprevalenzautilenominale.
LIMITI DI FUNZIONAMENTO
RISCALDAMENTO
RAFFRESCAMENTO
Capacità di deumidificazione utile
(1)
Potenza frigorifera sensibile in climatizzazione
(1)
Potenza frigorifera totale
(1)
Potenza assorbita compressore
Frequenza di lavoro del compressore
°C
U.R.
°C
U.R.
+15 / +30
40% / 90%
+18 / +30
40% / 90%
-20 /
-
+20 /
-
l/h
kW
kW
kW
Hz
+20
+40
25 min - 35 max
-
7 min - 25 max
DEUM I V
U.M.
Aria Interna
Aria Esterna
T acqua
-
DEUM I V
U.M.
40/20
60/30
3,13
1,4
3,30
0,88
68
4,13
1,91
4,35
1,06
80
4,1
0,2
9
1,25
0,2
9
230/1/50
1,27
5,9
1,73
8,1
20
63,5
67,7
48,6
41,4
EER
3,71
Portata acqua funzionamento estivo
Perdita di carico funzionamento estivo
Potenza termica resa
(2)
Portata acqua funzionamento invernale
Perdita di carico funzionamento invernale
Alimentazione elettrica
Potenza elettrica massima assorbita in funzionamento
Corrente massima assorbita in funzionamento
Potenza elettrica massima
Corrente massima
Grado di protezione
Potenza sonora Lw trasmessa dalla struttura
Potenza sonora Lw irradiata nel canale
Pressione sonora Lp a 1 m
Pressione sonora Lp a 3 m
mc/h
0,15
kPa
12
kW
0,7
mc/h
0,15
kPa
12
V/Ph/Hz
230/1/50
kW
1,02
A
4,7
kW
1,61
A
7,5
IP
20
dB(A)
62,5
dB(A)
67,2
dB(A)
48,6
dB(A)
41,0
1) Temperatura aria esterna 33°, umidità relativa 50%, temperatura ambiente 25°C, umidità relativa 50%, portata aria aria e acqua nominale, temperatura acqua ingresso 16°C.
2) Temperatura aria esterna 7°, umidità relativa 72%, temperatura ambiente 20°C, umidità relativa 50%, portata aria e acqua nominale, temperatura acqua ingresso 35°C.
