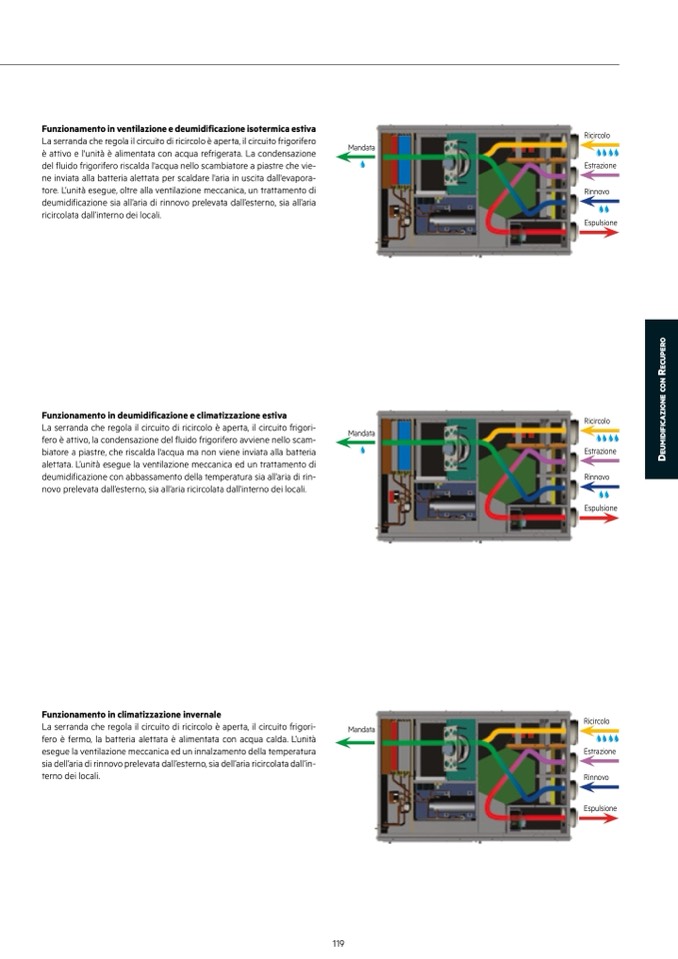

Funzionamento in ventilazione e deumidificazione isotermica estiva

La serranda che regola il circuito di ricircolo

è aperta, il circuito frigorifero

è attivo e l'unità è alimentata con acqua refrigerata. La condensazione

del fluido frigorifero riscalda l'acqua nello scambiatore a piastre che vie-

ne inviata alla batteria alettata per scaldare l'aria in uscita dall'evapora-

tore. L’unità esegue, oltre alla ventilazione meccanica, un trattamento di

deumidificazione sia all’aria di rinnovo prelevata dall’esterno, sia all’aria

ricircolata dall’interno dei locali.

Mandata

Ricircolo

Estrazione

Rinnovo

Espulsione

Funzionamento in deumidificazione e climatizzazione estiva

La serranda che regola il circuito di ricircolo è aperta, il circuito frigori-

fero è attivo, la condensazione del fluido frigorifero avviene nello scam-

biatore a piastre, che riscalda l'acqua ma non viene inviata alla batteria

alettata. L’unità esegue la ventilazione meccanica ed un trattamento di

deumidificazione con abbassamento della temperatura sia all’aria di rin-

novo prelevata dall’esterno, sia all’aria ricircolata dall’interno dei locali.

Mandata

Ricircolo

Estrazione

Rinnovo

Espulsione

Funzionamento in climatizzazione invernale

La serranda che regola il circuito di ricircolo è aperta, il circuito frigori-

fero è fermo, la batteria alettata è alimentata con acqua calda. L’unità

esegue la ventilazione meccanica ed un innalzamento della temperatura

sia dell’aria di rinnovo prelevata dall’esterno, sia dell’aria ricircolata dall’in-

terno dei locali.

Mandata

Ricircolo

Estrazione

Rinnovo

Espulsione
